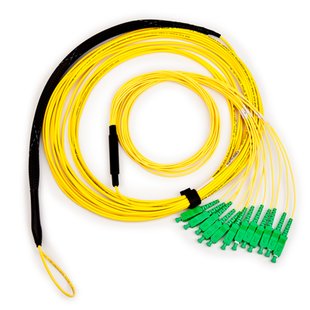

Транковая сборка, 9/125 одномодовая, 8 волокон
Транковая сборка, 9/125 одномодовая, 8xSC-8xSC, 8 волокон, внутренний/внешний, LSZH, 100 м
Транковая сборка, 9/125 одномодовая, 8xSC-8xSC, 8 волокон, внутренний/внешний, LSZH, 100 м (TC-9-8F-8xSC-8xSC-IN/OUT-LSZH-100M) - претерминированная транковая сборка представляет собой сегмент волоконно-оптического кабеля, оконцованный разъемами в промышленных условиях. Оконцованные и протестированные в заводских условиях транковые сборки гарантируют характеристики, которых невозможно достичь при полевой заделке. Для работы со всем возможными приложениями доступны различные типы оптического волокна. Количество волокон: от 4 до 144, максимальная длина сегмента: 1000 метров.
Транковые сборки используются для прокладки магистральных кабельных подсистем ЦОД и высокоплотных СКС, подключения абонентов сетей FTTх, а также для всестороннего тестирования волоконно-оптических линий связи. При прокладке разъемы транковой сборки оснащаются специальной защитой, позволяющей безопасно прокладывать кабель. Протяжка сборок внутри кабельных каналов осуществляется при помощи специальных петель (коушей), которые затем удаляются вместе с защитой при конечном подключении.
В сборках используется кабель внутренней или внешней прокладки емкостью 4–144 волокна в плотном буферном покрытии 900 мкм. Пучки световодов по 4, 6, 8 или 12 волокон отводятся в отдельные кабельные трубки с индивидуальной внешней оболочкой. Соединение основного кабеля с пучком трубок герметизируется муфтой. В сборках для внешней прокладки на основе кабелей со свободными модулями (loose tube) применяются индивидуальные переходные муфты для каждого волокна. Каждая трубка маркируется, а волокна имеют цветовую кодировку. Тип оптического волокна, разъемов и длину кабеля можно заказать индивидуально.
Применение:
Магистральные кабельные подсистемы ЦОД и высокоплотных СКС
Подключение оборудования по схеме Interconnect и Crossconnect
Организация абонентского доступа в сетях FTTx
Создание систем с гибкой реконфигурацией
Тестирование оборудования и сетей ВОЛС
Особенности конструкции:
Решения с количеством волокон от 4 до 144 для внутренней и внешней прокладки
Доступны различные виды кабелей и типы оптического волокна SM, MM, 10Gig
Широкая номенклатура оптических разъемов: SC, LC, ST, FC и другие
Полировка разъемов PC, UPC, APC для всех классов характеристик
Длину сборки и вариант защиты можно заказать индивидуально
Петли (коуши) для протяжки поставляются опционально
Преимущества использования:
Значительно снижается время и стоимость монтажа
Качество соединений выше, чем при полевой заделке
Изделия 100% протестированы в заводских условиях
Конфигурация сборки по индивидуальному заказу
Спецификация
Соответствует стандартам ANSI/TIA/EIA-568.C3, IEEE 802.3ae
Соответствует требованиям NEC/UL (опционально): CM, CMR, CMP
Соответствует требованиям ANSI/TIA/EIA-942
Безопасность: RoHS 2002/95/EC
ехнические характеристики
Тип оптических разъемов SC, LC, ST, FC или по заказу
Тип оптического волокна SM 9/125 (OS1/OS2) MM 62,5/125 (OM1)
MM 50/125 (OM2, OM3, OM4)
Материал внешней оболочки ПВХ, OFNR (Riser), OFNP (Plenum), LSZH
Количество оптических волокон 12, 24, 36, 48, 72, 96, 144 или по заказу
Оптические характеристики Вносимые потери ≤ 0,5 дБ
Возвратные потери PC ≥ 45 дБ UPC ? 50 дБ APC ? 60 дБ ? 30 дБ
Температура эксплуатации –25°C – +75°C
Температура хранения –45°C – +85°C
