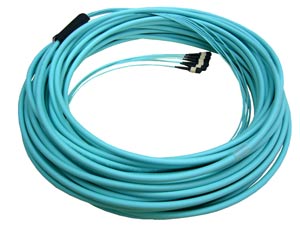

Транковые волоконно-оптические сборки MTP - разработаны специально для того, чтобы упростить развертывание высокоплотных волоконно-оптических систем, в частности — для прокладки магистральных кабельных подсистем ЦОД и СКС. В сборках используется кабель уменьшенного диаметра (mini-core) и 12-ти волоконные разъемы МТР, что позволяет не только отказаться от трудоемкой полевой оконцовки кабеля, но и располагать порты именно там, где это необходимо. Кабельную сборку нужно только протянуть и подключить к адаптерным панелям или кассетам МТР. Претерминированные и протестированные в заводских условиях сборки гарантируют характеристики, которых невозможно достичь при полевом монтаже. Доступны различные типы оптического волокна. Количество волокон от 12-ти до 144-х, максимальная длина сегмента 1000 метров.
Применение
В зависимости от применяемого в изделии волоконно-оптического кабеля испльзуется как внутри, так и вне помещений. Претерминированный кабель, оптимизированный для прокладки магистральных кабельных подсистем ЦОД и СКС. Может использоваться в рамках локальных сетей. Применяется с оптическими решениями на основе МТР разъемов. Используется при соединении точек консолидации как внутри зданий, так и между зданиями. Поддерживает передачу данных на короткие и средние расстояния. Пригоден для прокладки в стояках и кабельных каналах.
Описание конструкции
Претерминированный с обоих концов волоконно-оптический кабель модульной конструкции, содержащий от 12-ти до 144-х оптических волокон в первичном буферном покрытии 250 мкм. Кабель содержит от 1-го до 12-ти модулей, каждый из которых вмещает до 12-ти оптических волокон. Волокна свободно уложены в модули, заполненные гидрофобным тиксотропным гелем. Модули свиты вокруг диэлектрического центрального силового элемента. Применяемые разъемы: MTP. Комплектация волокном: ОS1, ОМ2, ОМ3, ОМ4. Конструкция усилена упрочняющими арамидными нитями и защищена внешней оболочкой из огнестойкого материала класса OFNR2(райзер) или LSZH (малодымный безгалогенный компаунд). Для удобства протяжки концы кабеля (опционально) снабжаются специальными петлями.
Спецификация
Соответствует стандартам TIA/EIA-942, TIA/EIA-604-5; IEC 61754-7, IEC 61300-4
Соответствует стандарту Telcordia GR-1435-CORE
Стандарт пожарной безопасности IEC 60332-3
Соответствует требованиям RoHS 2002/95/EC
Конструкция транковой волоконно-оптической сборки MTP
Транковые волоконно-оптические сборки MTP
Структура партномера TC-F-NF-QxPLUG-QxPLUG-A-J-LM
Условное обозначение изделия TC — транковая сборка (trunk cable)
Тип оптического волокна (F) 9 (ОS1/ОS2)/ 5 (ОМ2)/ 503 (ОМ3)/ 504 (ОМ4)
Количество волокон (N) 12/ 24/ 36/ 48/ 72/ 96/ 144
Количество разъемов (Q) 1/ 4 (или по заказу) — указывается на обоих концах
Тип разъемов МТР (PLUG) MTPM (папа)/ MTPF (мама) — указывается на обоих концах
Условия применения (A) внутри (IN)/ внутри и вне (IN/OUT) помещений
Материал оболочки (J) OFNR/ LSZH
Длина кабеля (L) 1 ÷ 1000 м (или по заказу)
new.pngМатериал OFNR (optical fiber, nonconductive, riser) в партномере не указывается. По умолчанию (если в партномере не указано LSZH) считается, что кабель имеет оболочку класса OFNR.
Информация для заказа:
Партномер Описание
TC-9-12F-MTPF-MTPF-IN-LSZH-200M
Транковая сборка, MTP (мама)-MTP (мама), 12 волокон, LSZH, OS2, 10Gig, внутренний, 200 м
TC-9-12F-MTPF-MTPF-IN-LSZH-300M
Транковая сборка, MTP (мама)-MTP (мама), 12 волокон, LSZH, OS2, 10Gig, внутренний, 300 м
TC-9-12F-MTPF-MTPF-IN-LSZH-400M
Транковая сборка, MTP (мама)-MTP (мама), 12 волокон, LSZH, OS2, 10Gig, внутренний, 400 м
TC-9-48F-4xMTPF-4xMTPF-IN/OUT-200M
Транковая сборка, 4xMTP (мама)-4xMTP (мама), 48 волокон, OS2, 10Gig, внутренний/внешний, 200 м
TC-9-48F-4xMTPF-4xMTPF-IN/OUT-300M
Транковая сборка, 4xMTP (мама)-4xMTP (мама), 48 волокон, OS2, 10Gig, внутренний/внешний, 300 м
TC-9-48F-4xMTPF-4xMTPF-IN/OUT-400M
Транковая сборка, 4xMTP (мама)-4xMTP (мама), 48 волокон, OS2, 10Gig, внутренний/внешний, 400 м
TC-503-12F-MTPF-MTPF-IN-LSZH-10M
Транковая сборка, MTP (мама)- MTP (мама), 12 волокон LSZH, OM3, 10Gig, внутренний, 10 м
TC-503-12F-MTPF-MTPF-IN-LSZH-20M
Транковая сборка, MTP (мама)- MTP (мама), 12 волокон LSZH, OM3, 10Gig, внутренний, 20 м
TC-503-12F-MTPF-MTPF-IN-LSZH-40M
Транковая сборка, MTP (мама)- MTP (мама), 12 волокон LSZH, OM3, 10Gig, внутренний, 40 м
TC-503-48F-4xMTPF-4xMTPF-IN-LSZH-10M
Транковая сборка, 4xMTP (мама)- 4xMTP (мама), 48 волокон LSZH, OM3, 10Gig, внутренний, 10 м
TC-503-48F-4xMTPF-4xMTPF-IN-LSZH-20M
Транковая сборка, 4xMTP (мама)- 4xMTP (мама), 48 волокон LSZH, OM3, 10Gig, внутренний, 20 м
TC-503-48F-4xMTPF-4xMTPF-IN-LSZH-40M
Транковая сборка, 4xMTP (мама)- 4xMTP (мама), 48 волокон LSZH, OM3, 10Gig, внутренний, 40 м
TC-504-12F-MTPF-MTPF-IN-LSZH-10M
Транковая сборка, MTP (мама)-MTP (мама), 12 волокон, LSZH, 50/125 (OM4), 10Gig, 10 м
TC-504-12F-MTPF-MTPF-IN-LSZH-20M
Транковая сборка, MTP (мама)-MTP (мама), 12 волокон, LSZH, 50/125 (OM4), 10Gig, 20 м
TC-504-12F-MTPF-MTPF-IN-LSZH-40M
Транковая сборка, MTP (мама)-MTP (мама), 12 волокон, LSZH, 50/125 (OM4), 10Gig, 40 м
TC-504-12F-MTPF-MTPF-IN-LSZH-100M
Транковая сборка, MTP (мама)-MTP (мама), 12 волокон, LSZH, 50/125 (OM4), 10Gig, 100 м
Технические характеристики
Количество волокон 12 24 36 48 72 96 144
Мин. радиус изгиба (монтаж) 60 мм 120 мм 180 мм 180 мм 224 мм 270 мм 350 мм
Мин. радиус изгиба (эксплуатация) 30 мм 60 мм 90 мм 90 мм 112 мм 135 мм 175 мм
Растягивающее усилие (монтаж) 150 Н 160 Н 1000 Н 1000 Н 1000 Н 1000 Н 1000 Н
Растягивающее усилие (эксплуатация) 80 Н 80 Н 300 Н 300 Н 300 Н 300 Н 300 Н
Температура эксплуатации –20°C – +70°C
Диаметр кабеля 3,0 мм 6,0 мм 9,0 мм 9,0 мм 11,2 мм 13,5 мм 17,5 мм
Вес 1 км кабеля 14 кг 30 кг 70 кг 70 кг 98 кг 130 кг 190 кг
Оптические характеристики
Тестируемые параметры Разъемы МТР
SM (APC) MM (PC)
Standard Elite Standard Elite
Вносимые потери ≤ 0,75 дБ ? 0,35 дБ ? 0,60 дБ ? 0,35 дБ
Возвратные потери ≥ 50 дБ -
Рабочая длина волны 1310, 1550 нм 850, 1300 нм
