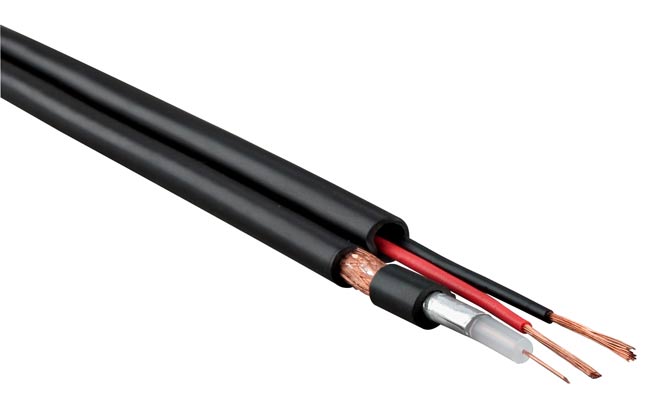

Коаксиальный кабель RG-59, 2 х 0,75 мм
Комбинированный кабель видеонаблюдения, коаксиальный RG-59 (75 Ом, 20 AWG) и силовой (2 х 0,75 мм).
Комбинированный кабель видеонаблюдения, коаксиальный RG-59 (75 Ом, 20 AWG) и силовой (2 х 0,75 мм) Hyperline - применяется в системах телевизионного наблюдения (CCTV). Используется внутри и вне помещений.
Комбинированный кабель, состоящий из коаксиального (RG-59) и силового (2 х 0,75 мм) кабелей.
Проводник это многожильная проволока из мягкой отожженной электролитической меди, диэлектрик выполнен из вспененного полиэтилена низкой плотности. Экран - из проволочная оплетка из луженой медной проволоки. Внешняя оболочка: ПВХ (поливинилхлорид).
Материалы
Коаксиальный кабель Силовой кабель
Проводник Омедненная сталь (одножильный) Неизолированная медь (многожильный)
Диэлектрик Полиэтилен ПВХ
Экран Алюминизированная полиэстерная пленка
/ проволочная оплетка из омедненного алюминия -
Внешняя оболочка ПВХ черного цвета ПВХ красного/черного цвета
Технические характеристики
Коаксиальный кабель Силовой кабель
Диаметр проводника 0,812 мм (20 AWG) 2 х 0,75 мм
Количество жил х сечение 1 х 0,52 мм2 16 х 0,047 мм2
Диаметр диэлектрика 3,71 мм 2,7 мм
Экран полиэстерная пленка - 100%
проволочная оплетка - 81% -
Внешний диаметр кабеля 6,1 мм 6,8 мм
Волновое сопротивление 75 ± 3 Ом
Электрическая емкость 68 ± 2 пФ/м
Скорость передачи сигнала 66%
Максимальное рабочее напряжение 2500 В
Максимальное усилие протяжки 372,1 Н
Сопротивление сжатию < 1%
Минимальный радиус изгиба (прокладка) 18,55 мм
Минимальный радиус изгиба (эксплуатация) 61,5 мм
Температура эксплуатации -20°C - +75°C
Вес 1 км кабеля 85,5 кг
Электрические характеристики
Сопротивление внутреннего проводника постоянному току < 159,5 Ом/км
Сопротивление внешнего проводника постоянному току < 22,5 Ом/км
Диэлектрическая прочность 1000 В
Обратные потери на частоте 5-450 МГц 23 дБ
Обратные потери на частоте 450-1000 МГц 20 дБ
Сопротивление изоляции > 100 000 МОм-км
Коэффициент экранирования на частоте 30-1000 МГц > 75 дБ
Частота, МГц 55 100 250 350 450 550 600 750 870 1000
Затухание при 20 °С, дБ/100м 8,88 12,04 19,29 21,20 22,97 24,63 27,68 29,10 30,46 37,06
