Коаксиальный кабель RG-213
Применяется для передачи высокочастотных сигналов.
Коаксиальный кабель RG-213 Hyperline - применяется для для передачи высокочастотных сигналов. Используется внутри и вне помещений.
Конструкция кабеля состоит из проводника, диэлектрика, экрана оплетки и внешней оболочки.
Проводник это многожильная проволока из мягкой отожженной электролитической меди, диэлектрик выполнен из вспененного полиэтилена низкой плотности. Экран - из проволочная оплетка из луженой медной проволоки. Внешняя оболочка: ПВХ (поливинилхлорид).

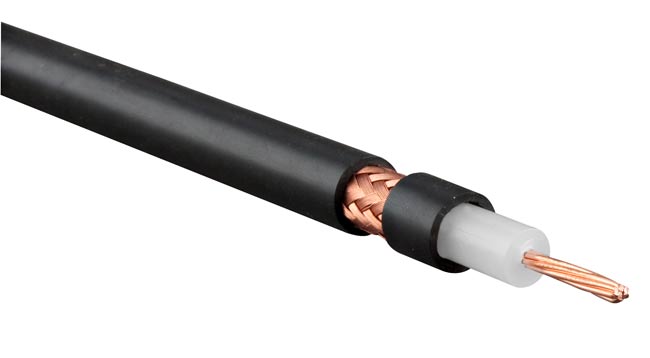

Конструкция коаксиального кабеля RG-213
1 Внешняя оболочка
2 Экран-оплетка
3 Диэлектрик
4 Проводник
Основные параметры коаксиального кабеля RG-213:
Диаметр проводника: 7 х 0,75 мм (13 AWG)
Диаметр диэлектрика: 7,24 мм
Толщина внешней оболочки: 1,1 мм
Внешний диаметр кабеля: 10,3 мм
Максимальное усилие протяжки:
818,5 Н
Экран: 0,18 мм, покрытие не менее 96%
Температура эксплуатации: от -20° С до +75° С
Вес 1 км: 174 кг
Электрические характеристики
Волновое сопротивление 50 Oм
Электрическая емкость 101,01 пФ/м
Скорость передачи сигнала 66%
Диапазон частот до 4 ГГц
Максимальное допустимое напряжение 5000 В
