Коаксиальный кабель RG 59, внешний
Применяется для сетей кабельного телевидения. Используется внутри и вне помещений.
Коаксиальный кабель RG 59, внешний Hyperline - применяется для сетей кабельного телевидения. Используется внутри и вне помещений, кабель в полиэтиленовой оболочке может прокладываться непосредственно в грунт.

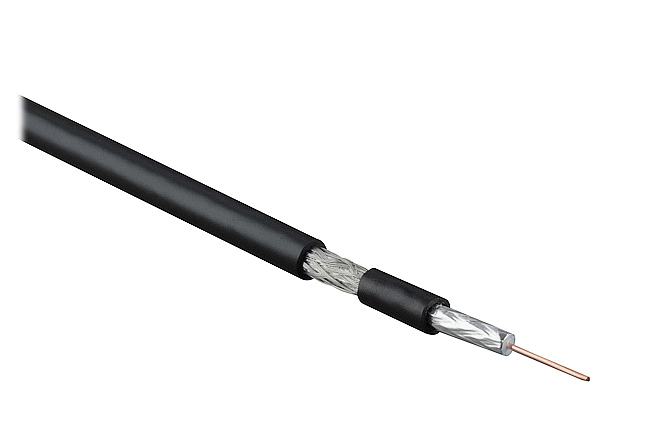

Конструкция кабеля состоит из проводника, диэлектрика, экрана фольги, экрана оплетки и внешней оболочки.
Проводник выполнен из одножильной неизолированной медной проволоки, диэлектрик - это вспененный полиэтилен низкой плотности. Экран состоит из алюминизированной полиэстерной пленки и проволочной оплетки из медной проволоки. Внешняя оболочка: полиэтилен.
Основные параметры коаксиального кабеля RG59 внешней прокладки:
Диаметр проводника: 0,81 мм (20 AWG)
Диаметр диэлектрика: 3,66 мм
Толщина внешней оболочки: 0,90 мм
Внешний диаметр кабеля: 6,02 мм
Максимальное усилие протяжки:
222,5 Н
Экран:
полиэстерная пленка 100 %
оплетка 67 %
Температура эксплуатации: от -40° С до +60° С
Вес 1 км: 27 кг
Электрические характеристики
Частота, МГц Затухание при 20 °С, дБ/100м
1 3,50
10 4,70
50 5,78
100 7,87
200 10,82
400 15,29
700 20,71
900 23,74
1000 25,05
Волновое сопротивление 75 ± 3 Ом
Электрическая емкость 54 ± 3 пФ/м
Скорость передачи сигнала 85%
Сопротивление внутреннего проводника постоянному току < 158,1 Ом/км
Сопротивление внешнего проводника постоянному току < 39 Ом/км
Диэлектрическая прочность 1500 В
Обратные потери на частоте 5 - 1000 МГц 23 дБ
Обратные потери на частоте 1000 - 2200 МГц 18 дБ
Коэффициент экранирования на частоте 50 - 650 МГц > 65 дБ
Коэффициент экранирования на частоте 650 - 1000 МГц > 75 дБ
