Коаксиальный кабель RG59-CU
Применяется в сетях кабельного телевидения. Используется внутри и вне помещений.
Коаксиальный кабель RG59-CU Hyperline - применяется в сетях кабельного телевидения. Используется внутри и вне помещений.

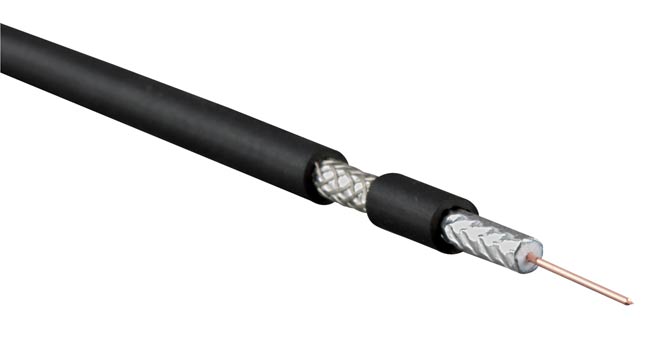

Конструкция кабеля состоит из проводника, диэлектрика, экрана фольги, экрана оплетки и внешней оболочки.
Проводник выполнен из одножильной неизолированной медной проволоки, диэлектрик - это вспененный полиэтилен низкой плотности. Экран состоит из алюминизированной полиэстерной пленки и проволочной оплетки из медной проволоки. Внешняя оболочка: ПВХ (поливинилхлорид).
Основные параметры коаксиального кабеля RG59-CU:
Диаметр проводника: 0,81 мм (20 AWG)
Диаметр диэлектрика: 3,66 мм
Толщина внешней оболочки: 0,90 мм
Внешний диаметр кабеля: 6,02 мм
Максимальное усилие протяжки:
222,5 Н
Экран: 48 %
Температура эксплуатации: от -20° С до +80° С
Вес 1 км: 40,4 кг
Электрические характеристики
Частота, МГц Затухание при 20 °С, дБ/100м
5,0 2,82
55,0 6,73
187,0 11,81
300,0 14,60
450,0 17,72
600,0 20,34
1000,0 26,6
1450,0 32,41
1800,0 38,72
2200,0 32,78
Волновое сопротивление 75 ± 3 Ом
Электрическая емкость 54 ± 3 пФ/м
Скорость передачи сигнала 85%
Сопротивление внутреннего проводника постоянному току < 158,1 Ом/км
Сопротивление внешнего проводника постоянному току < 37 Ом/км
Диэлектрическая прочность 1500 В
Обратные потери на частоте 5 - 1000 МГц 23 дБ
Обратные потери на частоте 1000 - 2200 МГц 18 дБ
Коэффициент экранирования на частоте 30 - 1000 МГц > 80 дБ
