Коаксиальный кабель RG-59
Применяется для сетей кабельного телевидения, в телевизионной и бытовой технике.
Коаксиальный кабель RG-59 Hyperline - применяется для сетей кабельного телевидения, в телевизионной и бытовой технике. Используется внутри и вне помещений.
Конструкция кабеля состоит из проводника, диэлектрика, экрана фольги, экрана оплетки и внешней оболочки.
Проводник выполнен из одножильной стальной омедненной проволоки, диэлектрик - это вспененный полиэтилен низкой плотности. Экран состоит из алюминизированной полиэстерной пленки и проволочной оплетки из медной проволоки. Внешняя оболочка: ПВХ (поливинилхлорид).

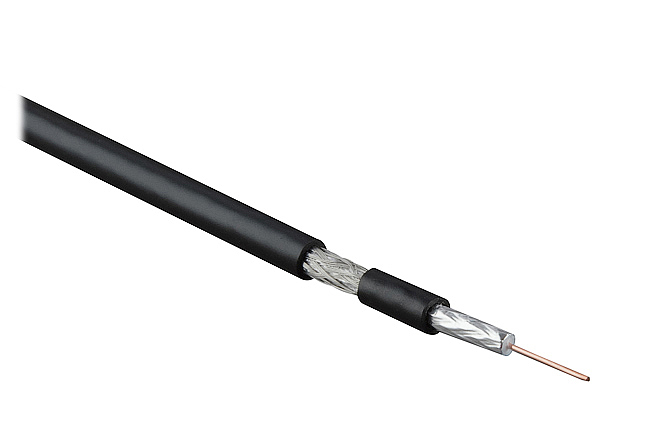

Конструкция коаксиального кабеля RG-59
1 Внешняя оболочка
2 Экран-оплетка
3 Экран-фольга
4 Диэлектрик
5 Проводник
Основные параметры коаксиального кабеля RG-59:
Диаметр проводника: 0,81 мм (20 AWG)
Диаметр диэлектрика: 3,66 мм
Толщина внешней оболочки: 0,90 мм
Внешний диаметр кабеля: 6,02 мм
Максимальное усилие протяжки:
222,5 Н
Экран: 0,16 мм
полиэстерная пленка 100 %
оплетка 67%
Температура эксплуатации: от -20° С до +80° С
Вес 1 км: 35 кг
Электрические характеристики
Волновое сопротивление 75 Ом
Электрическая емкость 51 пФ/м
Скорость передачи сигнала 73%
Диапазон частот до 1 ГГц
Максимальное допустимое напряжение 2300 В
Частотные характеристики
Частота, МГц 5 270 360 400 700 750 900 1000
Номин затухание, дБ/100 м 2,46 12,43 14,21 15.29 20,6 21,36 23,42 25,2
