Коаксиальный кабель RG-11
Применяется в сетях кабельного телевидения в качестве магистрального кабеля.
Коаксиальный кабель RG-11 Hyperline - применяется в сетях кабельного телевидения в качестве магистрального кабеля. Используется внутри и вне помещений.
Конструкция кабеля состоит из проводника, диэлектрика, экрана фольги, экрана оплетки и внешней оболочки.
Проводник изготовлен из омедненной одножильной стальной проволоки, диэлектрик - это вспененный полиэтилен низкой плотности. Экран выполнен из полиэстерной пленки, алюминизированной с обеих сторон и алюминиевая проволочная оплетка. Внешняя оболочка: ПВХ (поливинилхлорид).

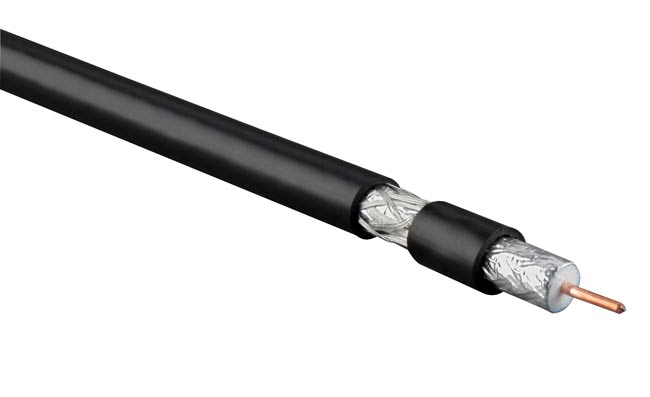

Конструкция коаксиального кабеля RG-11
1 Внешняя оболочка
2 Экран-оплетка
3 Экран-фольга
4 Диэлектрик
5 Проводник
Основные параметры коаксиального кабеля RG-11:
Диаметр проводника: 1,63 мм (14 AWG)
Диаметр диэлектрика: 7,11 мм
Толщина внешней оболочки: 1,1 мм
Внешний диаметр кабеля: 10,16 мм
Максимальное усилие протяжки:
470,6 Н
Центрирование: 85 %
Экран: 0,18 мм
полиэстерная пленка 100 % покрытие
оплетка 60%
Температура эксплуатации: от -20° С до +80° С
Цвет внешней оболочки:
черный
Вес 1 км: 99 кг
Электрические характеристики
Волновое сопротивление 75 Ом
Электрическая емкость 52 пФ/м
Скорость передачи сигнала 83%
Диапазон частот до 3 ГГц
Максимальное допустимое напряжение 5000 В
