Коаксиальный кабель RG-8
Кабель коаксиальный RG-8, 50 Ом, жила - 11 AWG (7x0.72мм), PVC, черный
Коаксиальный кабель RG-8 (COAX-RG8) Hyperline - применяется в беспроводных локальных сетях и в высокочастотной аппаратуре. Используется внутри и вне помещений.
Конструкция кабеля состоит из проводника, диэлектрика, экрана оплетки, внешней оболочки и троса.
Проводник это многожильная проволока из мягкой отожженной электролитической меди, диэлектрик изготовлен из вспененного полиэтилена низкой плотности. Экран выполнен в виде проволочной оплетки из неизолированной меди. Внешняя оболочка: ПВХ (поливинилхлорид) .

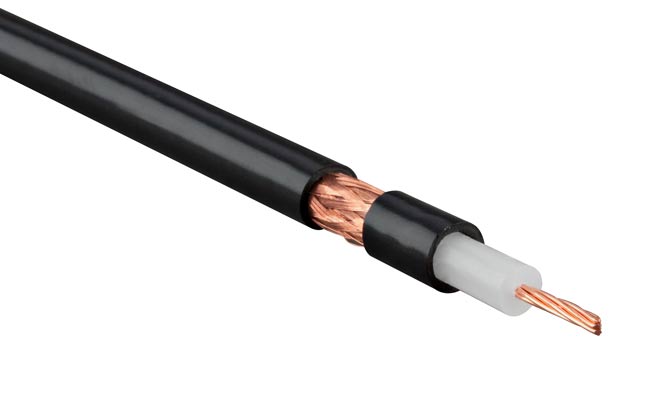

Конструкция коаксиального кабеля COAX-RG8
1 Внешняя оболочка
2 Экран-оплетка
3 Диэлектрик
4 Проводник
Основные параметры коаксиального кабеля RG-8
Диаметр проводника: 7 х 0,72 мм (11 AWG)
Диаметр диэлектрика: 7,24 мм
Толщина внешней оболочки: 1,15 мм
Внешний диаметр кабеля: 10,3 мм
Экран: 0,16 мм, покрытие не менее 97%
Температура эксплуатации: от -20° С до +75° С
Минимальный радиус изгиба: монтаж - 101,6 мм
Вес 1 км: 180 кг
Электрические характеристики
Волновое сопротивление 50 Oм
Электрическая емкость 85,3 пФ/м
Скорость передачи сигнала 78%
Диапазон частот до 4 ГГц
Максимальное допустимое напряжение 5000 В
