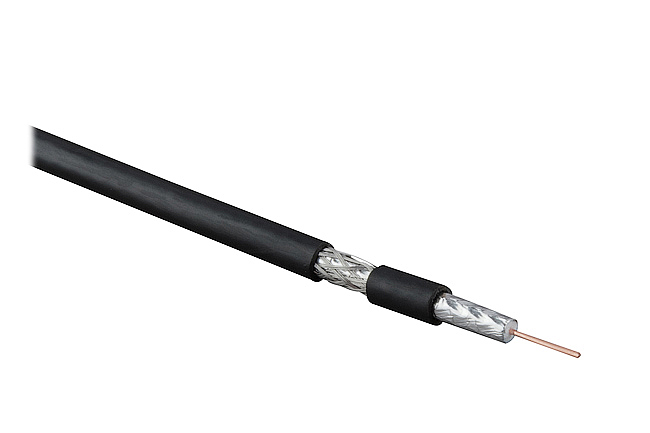

Коаксиальный кабель RG-6 для внешней прокладки
Кабель коаксиальный RG-6, 75 Ом (ТВ, SAT, CATV), жила - 18 AWG, для внешней прокладки (+60 C - -40 C), PE
Коаксиальный кабель RG-6-U (COAX-RG6-OUTDOOR) Hyperline для внешней прокладки - применяется для сетей кабельного телевидения (DVS и CATV). Используется вне помещений; может прокладываться непосредственно в грунт.
Конструкция кабеля состоит из проводника, диэлектрика, экрана фольги, экрана оплетки и внешней оболочки.
Проводник изготовлен из омедненной одножильной стальной проволоки, диэлектрик - это вспененный полиэтилен низкой плотности. Экран выполнен из полиэстерной пленки, алюминизированной с обеих сторон и алюминиевая проволочная оплетка. Внешняя оболочка: полиэтилен / малодымный безгалогенный компаунд (LSZH).
Конструкция коаксиального кабеля RG-6 (COAX-RG6-OUTDOOR)
1 Внешняя оболочка
2 Экран-оплетка
3 Экран-фольга
4 Диэлектрик
5 Проводник
Основные параметры коаксиального кабеля RG6-CU:
Диаметр проводника: 1,002 мм (18 AWG)
Диаметр диэлектрика: 4,57 мм
Толщина внешней оболочки: 0,85 мм
Внешний диаметр кабеля: 6,8 мм
Максимальное усилие протяжки:
470,6 Н
Центрирование: 85 %
Экран:
полиэстерная пленка 100 % покрытие
оплетка 60%
Температура эксплуатации: от -20° С до +75° С
Цвет внешней оболочки:
черный
Вес 1 км: 35 кг
Электрические характеристики для RG6 Outdoor и LSZH
Частота, МГц Затухание при 20 °С, дБ/100м
5,0 2,80
50,0 5,50
100,0 6,90
200,0 9,50
400,0 15,0
800,0 19,5
1000,0 21,5
1450,0 29,0
2150,0 32,5
2200,0 33,0
3000,0 39,0
Волновое сопротивление 75 ± 3 Ом
Электрическая емкость 50 ± 5 пФ/м
Скорость передачи сигнала 80%
Сопротивление внутреннего проводника постоянному току < 100,5 Ом/км
Сопротивление внешнего проводника постоянному току < 50,6 Ом/км
Диэлектрическая прочность 1500 В
Обратные потери на частоте 5 - 470 МГц 25 дБ
Обратные потери на частоте 470 - 1000 МГц 23 дБ
Обратные потери на частоте 1000 - 2200 МГц 20
Коэффициент экранирования на частоте 30 - 10000 МГц > 75 дБ
