Коаксиальный кабель RG6-CU
Кабель коаксиальный RG-6, 75 Ом (ТВ, SAT, CATV), жила - 1.00 мм (медь, solid), экран - фольга+оплетка(луженная медь, 48%)+фольга, изоляция PVC (+75 C - -20 C)
Коаксиальный кабель RG6-CU (COAX-RG6-CU) Hyperline - применяется для спутников непосредственного вещания, в спутниковых антеннах, передвижных ТВ станциях (ТВ, SAT, CATV). Используется внутри и вне помещений. Поставляется бухтами по 100 и 500 м.

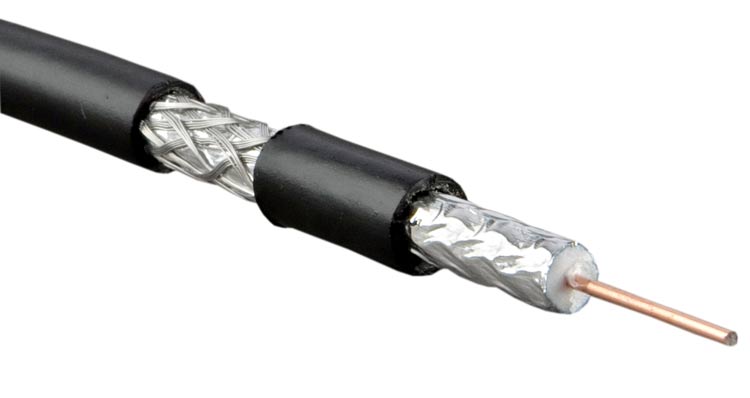

Конструкция кабеля состоит из проводника, диэлектрика, экрана фольги, экрана оплетки и внешней оболочки.
Проводник изготовлен из омедненной одножильной стальной проволоки, диэлектрик - это вспененный полиэтилен низкой плотности. Экран выполнен из полиэстерной пленки, алюминизированной с обеих сторон и алюминиевая проволочная оплетка. Внешняя оболочка: ПВХ (поливинилхлорид).
Основные параметры коаксиального кабеля RG6-CU:
Диаметр проводника: 1,002 мм (18 AWG)
Диаметр диэлектрика: 4,57 мм
Толщина внешней оболочки: 0,85 мм
Внешний диаметр кабеля: 6,8 мм
Центрирование: 85 %
Экран:
полиэстерная пленка 100 % покрытие
оплетка 48 %
Температура эксплуатации: от -20° С до +75° С
Цвет внешней оболочки:
черный
Вес 1 км: 50 кг
Электрические характеристики
Частота, МГц Затухание при 20 °С, дБ/100м
5,0 1,8
50,0 4,6
100,0 6,5
200,0 9,0
400,0 13,0
800,0 19,0
1000,0 21,5
1450,0 26,2
1800,0 27,7
2150,0 31,9
Волновое сопротивление 75 ± 3 Ом
Электрическая емкость 54 ± 3 пФ/м
Скорость передачи сигнала 85%
Сопротивление внутреннего проводника постоянному току < 102 Ом/км
Сопротивление внешнего проводника постоянному току < 26 Ом/км
Диэлектрическая прочность 1500 В
Обратные потери на частоте 5 - 1000 МГц 23 дБ
Обратные потери на частоте 1000 - 2000 МГц 20 дБ
Обратные потери на частоте 2000 - 3000 МГц 18
Коэффициент экранирования на частоте 30 - 1000 МГц > 80 дБ
