Коаксиальный кабель RG-6
Кабель коаксиальный RG-6, 75 Ом (ТВ, SAT, CATV), жила - 18 AWG (1.02 mm, омедненная сталь), PVC, черный
Коаксиальный кабель RG-6 (COAX-RG6) Hyperline - применяется для сетей спутникового и кабельного телевидения. Используется внутри и вне помещений.
Конструкция кабеля состоит из проводника, диэлектрика, экрана фольги, экрана оплетки и внешней оболочки.
Проводник изготовлен из омедненной одножильной стальной проволоки, диэлектрик - это вспененный полиэтилен низкой плотности. Экран выполнен из полиэстерной пленки, алюминизированной с обеих сторон и алюминиевая проволочная оплетка. Внешняя оболочка: ПВХ (поливинилхлорид).

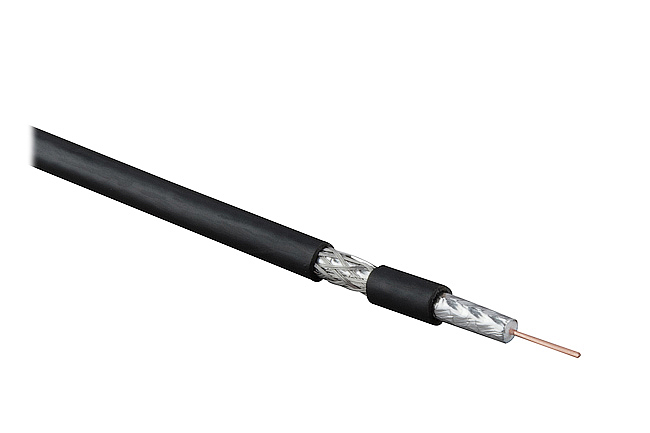

Конструкция коаксиального кабеля RG-6
1 Внешняя оболочка
2 Экран-оплетка
3 Экран-фольга
4 Диэлектрик
5 Проводник
Основные параметры коаксиального кабеля RG-6:
Диаметр проводника: 1,002 мм (18 AWG)
Диаметр диэлектрика: 4,57 мм
Толщина внешней оболочки: 0,8 мм
Внешний диаметр кабеля: 6,9 мм
Экран: 0,16 мм,
полиэстерная пленка 100 % покрытие
оплетка 60 %
Температура эксплуатации: от -20° С до +75° С
Вес 1 км: 46 кг
Электрические характеристики
Волновое сопротивление 75 Ом
Электрическая емкость 53,1 пФ/м
Скорость передачи сигнала 83%
Диапазон частот до 3 ГГц
Максимальное допустимое напряжение 3000 В
