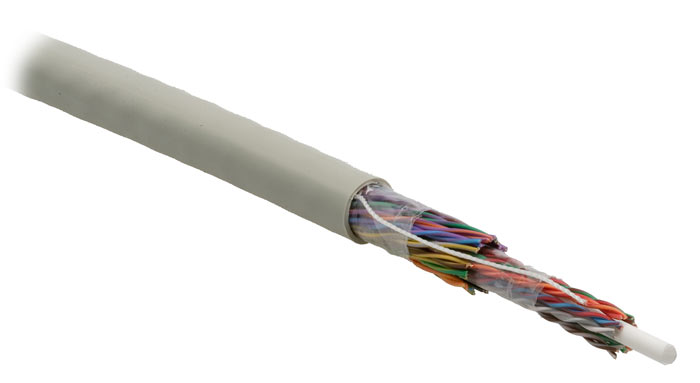

Кабель витая пара UTP, 10/25/50/100 пар, категория 5, одножильный
Кабель неэкранированная витая пара (UTP), 10/25/50/100 пар, одножильный (solid), внутренний (indoor), категория 5.
Спецификация:
Соответствует стандартам ANSI/TIA/EIA-568-A
Класс пожарной безопасности СМ
Кабель соответствует стандарту пожарной безопасности UL 1581 VW-1
Описание:
Неэкранированный многопарный медный кабель,25 (50,100) пар, категория 5, одножильный
Кабель подходит для использования внутри помещений
Материалы:
Проводящий материал: проволока из мягкой отожженной электролитической меди
Изоляция жил: полиэтилен высокой плотности
Внешняя оболочка: ПВХ (поливинилхлорид)
Технические характеристики:
Диаметр проводника (жилы): 0,51 мм (24 AWG)
Диаметр проводника с оболочкой: 0,9 мм
Внешний диаметр (размер) кабеля: 12,5 – 23 мм
Толщина внешней оболочки: 0,8 мм
Минимальный радиус изгиба: 6 внешних диаметров кабеля
Удлинение жилы: не менее 14%
Усилие на разрыв рипкорда: 10 кг Растягивающее усилие: 500 H
Прочность на разрыв: 600 H
Температура прокладки: -5°C до +40°С
Рабочая температура: -20°C – +60°C
Вес 1 км кабеля: 160-550 кг
Стандартная упаковка: 500-1000 м
Электрические характеристики
Частота, МГц Макс. затухание, дБ/100м Мин. потери PSNEXT, дБ Мин. значение PS ASR, дБ/100м
0.772 1.8 64 62.2
1.0 2.00 64 60.0
4.0 4.10 53 49.9
8.0 5.80 48 42.2
10.0 6.50 47 40.5
16.0 8.20 44 35.8
20.0 9.30 42 32.8
25.0 10.40 41 30.6
31.25 11.70 39 28.3
62.5 17.00 35 18.0
100.0 22.0 32 10.0
Максимальное сопротивление постоянному току 93.8 Ом/км
Сопротивление на частоте 1-100 МГц 100±15 Ом
Дисбаланс сопротивления 3%
Емкость на частоте 1 кГц 50±4 пФ/м
Емкостной дисбаланс на частоте 1 кГц 3300 пФ/км
Максимальное напряжение 300 В
Минимальные потери разбалансировки на частоте 64 кГц 43 дБ
Диэлектрическая прочность изоляции 700 В RMS
Скорость распространения 68%
Максимальная задержка распространения
на частоте 1 МГц
на частоте 10 МГц
на частоте 100 МГц
5.7 нс/м
5.4 нс/м
5.3 нс/м
Отклонение задержки распространения 35 нс/100м
Минимальное сопротивление изоляции 5 ГОм*км
Информация для заказа:
UTPXXM-C5-SOLID-INDOOR Кабель неэкранированная витая пара (UTP), 10/25/50/100 пар, одножильный (solid), внутренний (indoor), категория 5
XX – количество пар: 10, 25, 50, 100 пар
