Кабель витая пара 100 пар UTP, категория 5, одножильный
Кабель неэкранированная витая пара (UTP), 100 пар, одножильный (solid), внутренний (indoor), категория 5
Кабель витая пара 100 пар UTP, категория 5, одножильный UTP100-C5-SOLID-INDOOR Hyperline - неэкранированный, многопарный медный кабель для использования внутри помещений.
Спецификация:
Соответствует стандартам ANSI/TIA/EIA-568-A и ISO/IEC 11801
Класс пожарной безопасности СМ
Кабель соответствует стандарту пожарной безопасности UL 1581 VW-1
Описание:
Неэкранированный многопарный медный кабель, 100 пары, категоия 5, одножильный, cостоит из неэкранированных (UTP) пучков Ø4,0 мм по 4 витые пары в каждом
Кабель подходит для использования внутри помещений
Материалы:
Проводящий материал: проволока из мягкой отожженной электролитической меди
Изоляция жил: полиэтилен высокой плотности
Внешняя оболочка: ПВХ (поливинилхлорид)
Технические характеристики:
Диаметр проводника (жилы): 0,51 мм (24 AWG)
Диаметр проводника с оболочкой: 0,9 мм
Внешний диаметр (размер) кабеля: 25,6 мм
Толщина внешней оболочки: 0,8 мм
Минимальный радиус изгиба: 10 внешних диаметров кабеля
Удлинение жилы: не менее 14%
Усилие на разрыв рипкорда: 10 кг
Растягивающее усилие: 500 H
Прочность на разрыв: 600 H
Температура прокладки: -0°C до +50°С
Рабочая температура: -20°C – +60°C
Вес 1 км кабеля: 609 кг
Стандартная упаковка: 500 м

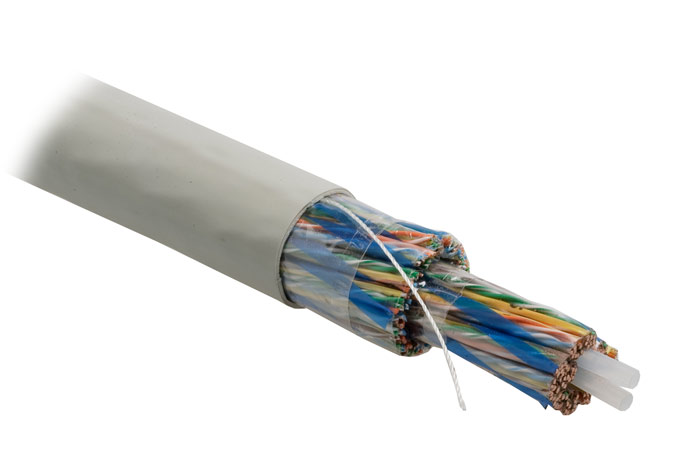

Кабель витая пара 100 пар UTP, категория 5, одножильный UTP100-C5-SOLID-INDOOR Hyperline
Конструкция многопарного кабеля UTP100-C5-SOLID-INDOOR
1 Внешняя оболочка
2 Рипкорд
3 Защитная пленка
4 Полимерная лента
5 Витая пара solid
6 Маркировочная лента
7 Центральный силовой элемент
Электрические характеристики
Частота,
МГц Макс. затухание,
дБ/100м Мин. потери PS-NEXT,
дБ Мин. значение PS-ACR,
дБ/100м
0.772 1.8 64 62.2
1.0 2.0 62 60.0
4.0 4.1 53 48.9
8.0 5.80 48 42.2
10.0 6.5 47 40.5
16.0 8.2 44 35.8
20.0 9.3 42 32.8
25.0 10.4 41 30.6
31.25 11.7 39 28.3
62.5 17.0 35 18.0
100.0 22.0 32 10.0
Сопротивление постоянному току 93.8 Ом/км
Дисбаланс сопротивления 3%
Сопротивление на частоте 1-100 МГц 100±15 Ом
Емкость на частоте 1 кГц 50±4 пФ/м
Емкостной дисбаланс на частоте 1 кГц 3300 пФ/км
Минимальные потери разбалансировки на частоте 64 кГц 43 дБ
Максимальное напряжение 300 В
Диэлектрическая прочность изоляции 1000 В RMS
Скорость распространения 68%
Максимальная задержка распространения
на частоте 1 МГц
на частоте 10 МГц
на частоте 100 МГц
5.7 нс/м
5.4 нс/м
5.3 нс/м
Отклонение задержки распространения 35 нс/100м
Минимальное сопротивление изоляции 5 ГОм*км
