Кабель витая пара 100 пар, UTP категория 3, одножильный
Кабель неэкранированная витая пара (UTP), 100 пар, категория 3, одножильный (solid), внутренний (INDOOR), в ПВХ оболочке
Кабель витая пара 100 пар, UTP категория 3, одножильный UTP100-C3-SOLID-INDOOR Hyperline - неэкранированный медный многопарный кабель для использования внутри помещений.
Спецификация:
Соответствует стандартам UL444, UL1581, TIA/EIA 568-B для кабелей 3 категории
Класс пожарной безопасности CM
Соответствует стандарту пожарной безопасности IEC 60332-1
Материалы:
Проводящий материал: проволока из мягкой отожженной электролитической меди
Изоляция жил: полиэтилен высокой плотности
Внешняя оболочка: ПВХ (поливинилхлорид)
Технические характеристики:
Диаметр проводника (жилы): 0,5 мм (24 AWG)
Диаметр проводника с оболочкой: 0,9 мм
Внешний диаметр (размер) кабеля: 21,5 мм
Толщина внешней оболочки: 1,0 мм
Максимальный шаг скрутки: 150 мм
Минимальный радиус изгиба: 8 внешних диаметров кабеля
Удлинение жилы: не менее 14%
Рабочая температура: -10°C до +50°C
Вес 1 км кабеля: 555 кг
Стандартная упаковка: 500 м

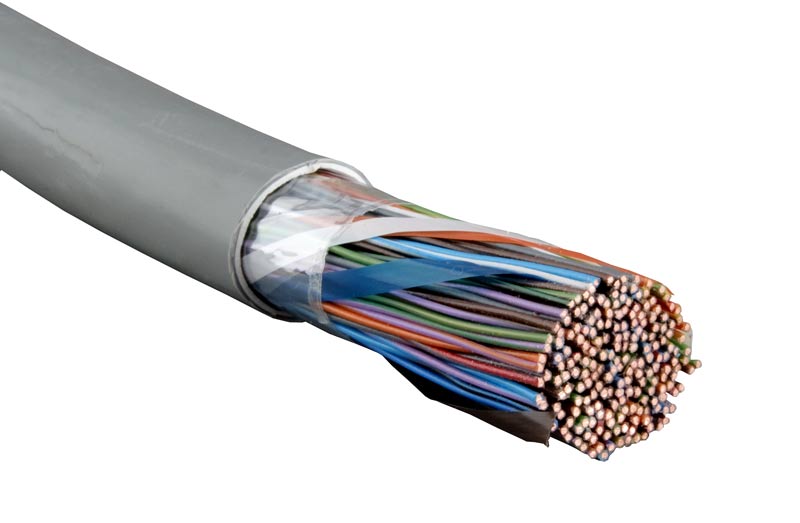

Кабель витая пара 100 пар, UTP категория 3, одножильный UTP100-C3-SOLID-INDOOR Hyperline
Конструкция многопарного кабеля UTP100-C3-SOLID-INDOOR
1 Внешняя оболочка
2 Рипкорд
3 Защитная оболочка
4 Полимерная лента
5 Витая пара solid
Цветовая кодировка проводников многопарного кабеля UTP100-C3-SOLID-INDOOR
№ пары Цвет № пары Цвет
Разделение пар: 4 пучка по 25 пар
1 Синий x Белый/Синий 14 Коричневый x Черный/Коричневый
2 Оранжевый x Белый/Оранжевый 15 Серый x Черный/Серый
3 Зеленый x Белый/Зеленый 16 Синий x Желтый/Синий
4 Коричневый x Белый/Коричневый 17 Оранжевый x Желтый/Оранжевый
5 Серый x Белый/Серый 18 Зеленый x Желтый/Зеленый
6 Синий x Красный/Синий 19 Коричневый x Желтый/Коричневый
7 Оранжевый x Красный/Оранжевый 20 Серый x Желтый/Серый
8 Зеленый x Красный/Зеленый 21 Синий x Фиолетовый/Синий
9 Коричневый x Красный/Коричневый 22 Оранжевый x Фиолетовый/Оранжевый
10 Серый x Красный/Серый 23 Зеленый x Фиолетовый/Зеленый
11 Синий x Черный/Синий 24 Коричневый x Фиолетовый/Коричневый
12 Оранжевый x Черный/Оранжевый 25 Серый x Фиолетовый/Серый
13 Зеленый x Черный/Зеленый -
Электрические характеристики:
Макс. сопротивление постоянному току при t 20°С 9.38 Ом/100 м
Дисбаланс сопротивления 3%
Емкостный дисбаланс пары по отношению к земле на частоте 1 кГц
330 пФ/100 м
Сопротивление на частоте 1-16 МГц 85-115 Ом
Мин. обратн. потери на частоте до 10 МГц на частоте
до 10 МГц
при 16 МГц
12 дБ
10 дБ
Макс. затухание при t 20°С
на частоте 772 кГц
на частоте 1 МГц
на частоте 4 МГц
на частоте 8 МГц
на частоте 10 МГц
на частоте 16 МГц
2.2 дБ/100 м
2.6 дБ/100 м
5.6 дБ/100 м
8.5 дБ/100 м
9.7 дБ/100 м
13.1 дБ/100 м
Мин. потери NEXT на частоте 772 кГц
на частоте 1 МГц
на частоте 4 МГц
на частоте 8 МГц
на частоте 10 МГц
на частоте 16 МГц
43 дБ
41 дБ
32 дБ
27 дБ
26 дБ
23 дБ
Мин. относительная скорость распространения на частоте 10 МГц
0,585
