Кабель витая пара 50 пар, UTP категория 3, одножильный
Кабель неэкранированная витая пара (UTP), 50 пар, категория 3, одножильный (solid), внутренний (INDOOR), в ПВХ оболочке
Кабель витая пара 50 пар, UTP категория 3, одножильный UTP50-C3-SOLID-INDOOR Hyperline - неэкранированный медный многопарный кабель для использования внутри помещений.
Спецификация:
Соответствует стандартам UL444, UL1581, TIA/EIA 568-B для кабелей 3 категории
Класс пожарной безопасности CM
Соответствует стандарту пожарной безопасности IEC 60332-1
Материалы:
Проводящий материал: проволока из мягкой отожженной электролитической меди
Изоляция жил: полиэтилен высокой плотности
Внешняя оболочка: ПВХ (поливинилхлорид)
Технические характеристики:
Диаметр проводника (жилы): 0,5 мм (24 AWG)
Диаметр проводника с оболочкой: 0,9 мм
Внешний диаметр (размер) кабеля: 15 мм
Толщина внешней оболочки: 1,0 мм
Максимальный шаг скрутки: 150 мм
Минимальный радиус изгиба: 8 внешних диаметров кабеля
Удлинение жилы: не менее 14%
Рабочая температура: -10°C до +50°C
Вес 1 км кабеля: 293 кг
Стандартная упаковка: 500 м

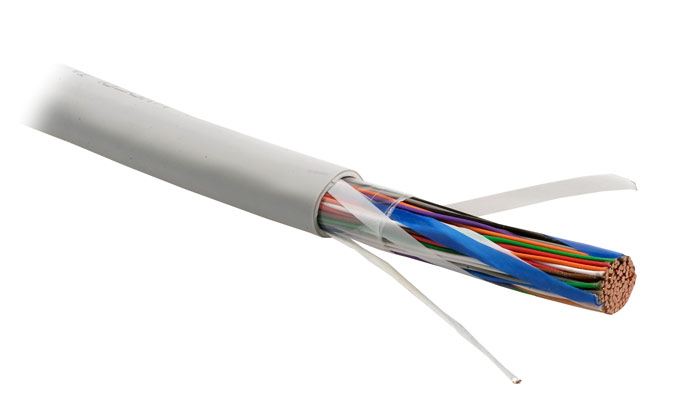

Кабель витая пара 50 пар, UTP категория 3, одножильный UTP50-C3-SOLID-INDOOR Hyperline
Конструкция многопарного кабеля UTP50-C3-SOLID-INDOOR
1 Внешняя оболочка
2 Рипкорд
3 Защитная оболочка
4 Полимерная лента
5 Витая пара solid
Цветовая кодировка проводников многопарного кабеля UTP50-C3-SOLID-INDOOR
№ пары Цвет № пары Цвет
Разделение пар: 4 пучка (2 пучка по 13 пар + 2 пучка по 12 пар)
1 Синий x Белый/Синий 1 Синий х Желтый/Синий
2 Оранжевый x Белый/Оранжевый 2 Оранжевый х Желтый/Оранжевый
3 Зеленый x Белый/Зеленый 3 Зеленый х Желтый/Зеленый
4 Коричневый x Белый/Коричневый 4 Коричневый х Желтый/Коричневый
5 Серый x Белый/Серый 5 Серый х Желтый/Серый
6 Синий x Красный/Синий 6 Оранжевый х Фиолетовый/Оранжевый
7 Оранжевый x Красный/Оранжевый 7 Синий х Фиолетовый/Синий
8 Зеленый x Красный/Зеленый 8 Зеленый х Фиолетовый/Зеленый
9 Коричневый x Красный/Коричневый 9 Коричневый х Фиолетовый/Коричневый
10 Серый x Красный/Серый 10 Серый х Фиолетовый/Серый
11 Синий x Черный/Синий 11 Коричневый x Черный/Коричневый
12 Оранжевый x Черный/Оранжевый 12 Серый x Черный/Серый
13 Зеленый x Черный/Зеленый
Электрические характеристики:
Макс. сопротивление постоянному току при t 20°С 9.38 Ом/100 м
Дисбаланс сопротивления 3%
Емкостный дисбаланс пары по отношению к земле на частоте 1 кГц
330 пФ/100 м
Сопротивление на частоте 1-16 МГц 85-115 Ом
Мин. обратн. потери на частоте до 10 МГц на частоте
до 10 МГц
при 16 МГц
12 дБ
10 дБ
Макс. затухание при t 20°С
на частоте 772 кГц
на частоте 1 МГц
на частоте 4 МГц
на частоте 8 МГц
на частоте 10 МГц
на частоте 16 МГц
2.2 дБ/100 м
2.6 дБ/100 м
5.6 дБ/100 м
8.5 дБ/100 м
9.7 дБ/100 м
13.1 дБ/100 м
Мин. потери NEXT на частоте 772 кГц
на частоте 1 МГц
на частоте 4 МГц
на частоте 8 МГц
на частоте 10 МГц
на частоте 16 МГц
43 дБ
41 дБ
32 дБ
27 дБ
26 дБ
23 дБ
Мин. относительная скорость распространения на частоте 10 МГц
0,585
