Кабель витая пара 24 пары FTP, категория 5, одножильный (LSZH)
Кабель витая пара экранированная FTP (F/UTP), категория 5, 24 пары (6х4 пары в LSZH оболочке), 24 AWG, одножильный (solid), внешняя оболочка LSZH
Кабель витая пара 24 пары FTP, категория 5, одножильный FTP24W-C5-SOLID-IN-LSZH Hyperline - низкодымный, экранированный, многопарный медный кабель для использования внутри помещений.
Спецификация
Соответствует стандартам ANSI/TIA/EIA-568.B2, ISO/IEC 11801 для кабелей категории 5
Соответствует требованиям IEC 60754 (LSZH), UL 444
Тест огнестойкости: IEC 60332-1, UL 1581 VW-1
Безопасность: RoHS 2002/95/EC
Применение
Внутри помещений. Прокладка горизонтальных кабельных подсистем в условиях повышенных электромагнитных влияний. Совместим с приложениями PBX, ISDN, Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T), ATM-155 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, другими приложениями для кабельных систем категории 5. Эксплуатируется при частотах до 100 МГц.
Описание конструкции
Экранированный многопарный медный кабель, 24 пар, категория 5, одножильный. Состоит из 3/4/6/12 экранированных (F/UTP) кабелей по 4 витые пары в каждом, разделенных маркировочной полиэстерной лентой и скрученных в общий сердечник. Каждый внутренний кабель экранирован алюминиевой фольгой и защищен индивидуальной оболочкой из малодымного безгалогенного компаунда. Под экранирующим покрытием проложен заземляющий (дренажный) провод. Конструкция защищена общей внешней оболочкой из малодымного безгалогенного компаунда (LSZH).
Преимущества использования
Оболочка LSZH (нг-HF) не распространяет горение и не выделяет коррозионных продуктов
Пригоден для стационарной прокладки в СКС на объектах с массовым пребыванием людей
Улучшенная помехозащищенность, благодаря экранированию витых пар
Материалы и конструкция
Проводник: проволока из отожженной электролитической меди, одножильный
Изоляция жил: полиэтилен высокой плотности
Экран-фольга: общий экран, алюминизированная полиэстерная пленка, покрытие – 100%
Дренажный провод: проволока из луженой меди, одножильный
Внутренняя оболочка: малодымный безгалогенный компаунуд (LSZH)
Внешняя оболочка: малодымный безгалогенный компаунуд (LSZH)
Технические характеристики:
Диаметр проводника (жилы): 0,51 мм (24 AWG)
Диаметр проводника в изоляции: 0,93 ± 0,03 мм
Толщина изоляции: 0,2 мм (ном.)
Диаметр внутреннего кабеля: 5,5 ± 0,4 мм
Внешний диаметр кабеля: 27,0 ± 2,0 мм
Толщина внешней оболочки: 0,8 мм (ном.)
Диаметр дренажного провода: 0,45 ± 0,01 мм (25 AWG)
Минимальный радиус изгиба: ≥ 8 ∅
Температура монтажа: –10°C – +60°C
Температура эксплуатации: –20°C – +60°C
Вес 1 км кабеля: 614,0 кг (ном.)
Стандартная упаковка (метраж): 500 м

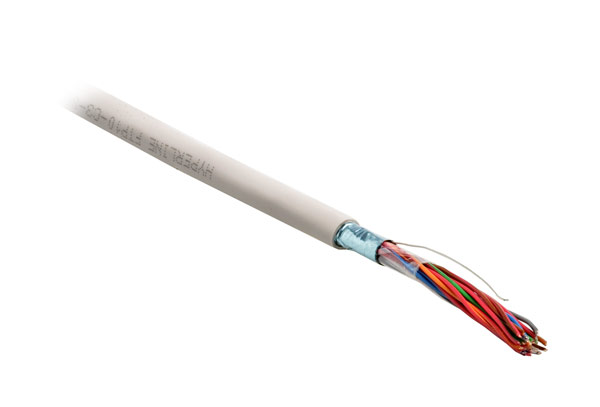

Кабель витая пара 24 пар FTP, категория 5, одножильный FTP24W-C5-SOLID-IN-LSZH Hyperline
Конструкция многопарного кабеля FTP24W-C5-SOLID-IN-LSZH
1 Внешняя оболочка
2 Внутренняя оболочка
3 Экран-фольга
4 Дренажный провод
5 Витая пара solid
Электрические характеристики
Частота, МГц RL, дБ Затухание, дБ/100м (20°C) NEXT, дБ PS NEXT, дБ ELFEXT, дБ PS ELFEXT, дБ
1,0 17,0 2,0 65,3 62,3 61,0 61,0
4,0 18,8 4,1 56,3 53,3 49,0 49,0
10,0 20,0 6,5 47,3 47,3 41,0 41,0
16,0 20,0 8,2 44,2 44,2 37,0 37,0
20,0 20,0 9,3 39,9 42,8 35,0 35,0
31,25 18,6 11,7 35,4 39,9 31,0 31,0
62,5 16,5 17,0 32,3 35,4 25,0 25,0
100,0 15,1 22,0 42,9 32,3 21,0 21,0
Диапазон частот 1-100 МГц
Волновое сопротивление в диапазоне 0,772-100 МГц 100 ± 15 Ом
Сопротивление проводника постоянному току (при 20°C) ≤ 93,8 Ом/км
Дисбаланс сопротивления ? 5 %
Номинальная емкость (проводник/проводник) ? 56 пФ/м
Емкостный дисбаланс ? 330 пФ/100 м
Приведенная скорость распространения сигнала 68 %
Испытательное напряжение между жилами (пост. ток, 2 с) 2,5 кВ
Сопротивление изоляции ≥ 5 ГОм·км
