Кабель витая пара 24 пары FTP, категория 5e, одножильный
Кабель витая пара экранированная (FTP), 24 пары, категория 5e, одножильный (solid)

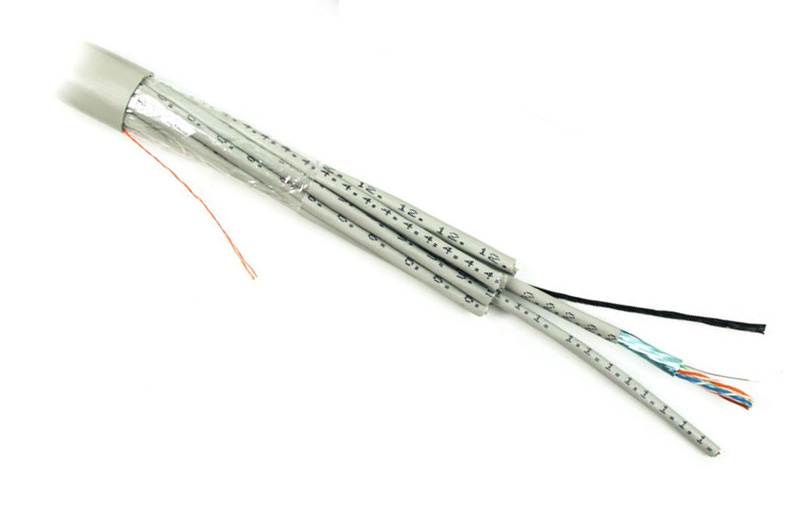

Кабель витая пара 24 пары FTP, категория 5e, одножильный FTP24-C5e-SOLID-INDOOR Hyperline - экранированный, медный многопарный кабель для внутренней прокладки.
Описание:
Многопарный кабель категории 5е, соответствующий стандартам ANSI/TIA/EIA-568-A и ISO/IEC 11801.
Кабель состоит из 6/12/25 FTP пучков по 4 витые пары в каждом. Каждый пучок изолирован экраном из фольги. Снаружи кабель покрыт ПВХ оболочкой светло-серого цвета.
Кабель предназначен для прокладки внутри помещений.
Технические характеристики:
Твердый медный проводник Ø0.51 мм, 24 AWG, изолированный твердым полиэтиленом.
Количество жил 48/96/200.
24/48/100 витыx пар, 6/12/25 пучков по 4 пары в каждом.
Цвет пар:
- белый/синий - синий
- белый/оранжевый - оранжевый
- белый/зеленый - зеленый
- белый/коричневый - коричневый
Каждый из 6/12/25 пучков обмотан разделительной лентой.
Каждый из 6/12/25 пучков имеет экран из алюминиево-полиэфирной ленты (с внутренней стороны алюминий, с внешней - полиэфир) и дренажный провод. Покрытие экраном 100%.
Каждый из 6/12/25 пучков покрыт индивидуальной оболочкой из ПВХ ?5.6 мм.
Все 6/12/25 экранированных и покрытых оболочкой пучков соединены вместе и покрыты разделительной лентой из полиэфира.
Внешняя ПВХ оболочка толщиной 0.8/ 1.0/ 1.2 мм
Внешний диаметр: 20.0/ 27.6/ 35.5 мм
Вес 1км кабеля: 320/ 655/ 1050 кг
Кабель соответствует стандарту пожарной безопасности UL VW-1.
Температура:
- во время инсталляции от 0°C до +50°С
- рабочая температура от -20°С до +60°С
Радиус изгиба кабеля: 20 внешних диаметров кабеля
Усилие при протяжке <400 Н.
Минимальное усилие на разрыв кабеля 600 Н.
Кабель витая пара 24 пары FTP, категория 5e, одножильный FTP24-C5e-SOLID-INDOOR Hyperline
Конструкция многопарного кабеля FTP24-C5e-SOLID-INDOOR
1 Внешняя оболочка
2 Рип-корд
3 Защитная пленка
4 Пучок из 4-х витых пар solid
5 Центральный силовой элемент
Кабель витая пара 24 пары FTP, категория 5e, одножильный FTP24-C5e-SOLID-INDOOR Hyperline
Схема пучка
1 Внешняя оболочка
2 Защитная пленка
3 Экран-фольга
4 Дренажный провод
5 Витая пара solid
Электрические характеристики (24 пары):
Час-тота, МГц Макс. зату-
хание, дБ/100м Мин. PP-NEXT, дБ Мин. PS-NEXT, дБ Мин. ALIEN PS-NEXT, дБ Мин. PP-ACR, дБ/100м Мин. PS-ACR, дБ/100м Мин. PP-ELFEXT, дБ/100м Мин. PS-ELFEXT, дБ/100м Мин. RL, дБ
1,0 2,0 65,3 62,3 65,0 63,3 60,3 64,8 61,8 20,0
4,0 4,1 56,3 53,3 59,3 52,2 49,2 52,7 49,7 23,0
8,0 5,8 51,8 48,8 54,8 46,0 43,0 46,7 43,7 24,5
10,0 6,5 50,3 47,3 53,3 43,8 40,8 44,8 41,8 25,0
16,0 8,2 47,3 44,3 50,3 39,1 36,1 40,7 37,7 25,0
20,0 9,3 45,8 42,8 48,8 36,5 33,5 38,7 35,7 25,0
25,0 10,4 44,3 41,3 47,3 33,9 30,9 36,8 33,8 24,3
31,25 11,7 42,9 39,9 45,9 31,2 28,2 34,9 31,9 23,6
62,5 17,0 38,4 35,4 41,4 21,4 18,4 28,8 25,8 21,5
100,0 22,0 35,3 32,3 38,3 13,3 10,3 24,8 21,8 20,1
160,0 28,6 32,3 29,3 35,3 3,7 0,70 20,7 17,7 18,6
200,0 32,3 30,7 27,7 33,7 -1,6 -4,6 18,7 15,7 18,0
Электрические характеристики (48/100 пар):
Частота, МГц Макс.
зату-
хание, дБ/100м Мин. PP-NEXT, дБ Мин. PS-NEXT, дБ Мин. PP-ELFEXT, дБ/100м Мин. PS-ELFEXT, дБ/100м Мин. RL, дБ
1 2 66 63 64 61 20
4 4 57 54 52 49 23
10 6,3 51 49 44 41 25
16 8 48 45 40 37 25
20 9 47 44 38 35 25
30 11,2 44 41 34 41 24
31,25 11,4 44 41 34 31 24
62,5 16,5 39 36 28 25 21,5
100 21,3 36 33 24 21 20,5
Кабель витая пара FTP 24 пары 48 пар 100 пар
Максимальное сопротивление постоянному току при температуре 20° С 94,8 Ом/км 94 Ом/км
Дисбаланс сопротивления 3% макс.2%
Сопротивление на частоте 1-100 МГц 100±15 Ом
Емкость на частоте 1 кГц 50±4 пФ/м
Емкостной дисбаланс на частоте 1 кГц 1,6 пФ/м
Минимальные потери разбалансировки на частоте 1-30 МГц 46-10*Log(f) дБ
Номинальная скорость распространения 0,68-0,70
Максимальное напряжение 220 В
Диэлектрическая прочность изоляции 100 Vac/1 min 700 Vac/1 min
Максимальная задержка распространения
на частоте 1 МГц
на частоте 10 МГц
на частоте 100 МГц
5,7 нс/м
5,4 нс/м
5,3 нс/м
Отклонение задержки распространения на частоте 1-100 МГц 15 нс/100м
Минимальное сопротивление изоляции при напряжении 500 В 5 ГОм*км
Минимальное затухание пары на частоте 1-100 МГц 65 дБ 40 дБ
