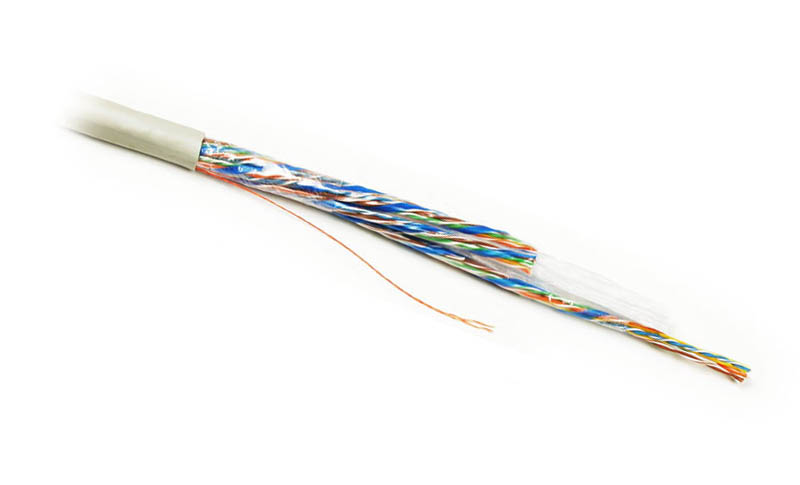

Кабель витая пара 24 пары UTP, категория 6, одножильный (LSZH)
Кабель витая пара (UTP), 24 пары, категория 6, одножильный (solid), внутренний (indoor), огнестойкий ПВХ
Кабель витая пара 24 пары UTP, категория 6, одножильный UTP24-C6-SOLID-INDOOR Hyperline - низкодымный, неэкранированный, многопарный медный кабель для использования внутри помещений.
Спецификация
Соответствует стандартам IEC 61156, TIA/EIA-568
Кабель соответствует стандарту пожарной безопасности IEC 60332-1, UL 1581 VW-1
Описание
Неэкранированный многопарный медный кабель, 24 пары, категория 6, одножильный, состоит из 6 неэкранированных (UTP) пучков по 4 витые пары в каждом с крестообразным разделителем. Пучки с разделителем свиты вместе и помещены в оболочку из огнестойкого ПВХ.
Кабель подходит для использования внутри помещения. Многопарная структура кабеля делает его идеальным для соединения телекоммуникационных шкафов в центрах обработки данных и т.п. Внутренний магистральный кабель предназначен для широкополосных приложений с низким коэффициентом ошибок (BER) и приложений с высокой скоростью передачи данных, а также для аппаратуры уплотнения.
Материалы
Проводящий материал: оголенный медный провод
Изоляция жил: полиолефин
Внешняя оболочка: огнестойкий ПВХ (FR-PVC)
Внутренняя оболочка пучков: огнестойкий ПВХ (FR-PVC)
Технические характеристики
Диаметр проводника (жилы): 23 AWG
Диаметр проводника с оболочкой: 1,00 мм
Диаметр пучка: 6,7 мм
Внешний диаметр (размер) кабеля: 21,7 мм
Растягивающее усилие: не более 200 Н
Минимальный радиус изгиба: 430 мм
Рабочая температура: -30°C - +60°C
Вес 1 км кабеля: 398 кг
Стандартная упаковка: 500 м
Кабель витая пара 24 пары UTP, категория 6, одножильный UTP24-C6-SOLID-INDOOR Hyperline
Конструкция многопарного кабеля UTP24-C6-SOLID-INDOOR
1 Внешняя оболочка
2 Пучок из 4-х витых пар solid
3 Центральный силовой элемент
Электрические характеристики
Частота, МГц RL Затухание, дБ NEXT, дБ PSNEXT, дБ ELFEXT, дБ PSELFEXT, дБ
1.0 22.0 2.0 78.0 75.0 93.0 90.0
4.0 25.0 3.7 69.0 66.0 93.0 90.0
10.0 28.0 5.7 63.0 60.0 83.0 80.0
20.0 28.0 8.1 59.0 56.0 83.0 80.0
30.0 27.0 10.0 56.0 53.0 73.0 70.0
100.0 24.0 19.0 48.0 45.0 66.0 63.0
150.0 22.0 23.6 46.0 43.0 63.0 60.0
200 21.0 27.7 44.0 41.0 61.0 58.0
250 20.0 31.4 41.0 38.0 58.0 55.0
Сопротивление постоянному току 73 Ом/км
Дисбаланс сопротивления 2% максимум
Полное сопротивление 100 Ом
Сопротивление на частоте 1-1200 МГц 100±5 Ом
Емкостной дисбаланс 1,2 пФ/м максимум
Диэлектрическая прочность изоляции 700 В/мин
Скорость распространения 68%
Отклонение задержки распространения 35 нс/100 м максимум
Сопротивление изоляции 5 ГОм/км
