Кабель витая пара 12 пар UTP, категория 5, одножильный
Кабель неэкранированная витая пара (UTP), 8/12/16/24/48/100 пар, одножильный (solid), внутренний (indoor), категория 5.
Кабель витая пара 12 пар UTP, категория 5, одножильный UTP12-C5-SOLID-INDOOR Hyperline - неэкранированный, многопарный медный кабель для использования внутри помещений.
Спецификация:
Соответствует стандартам ANSI/TIA/EIA-568-A и ISO/IEC 11801
Класс пожарной безопасности СМ
Кабель соответствует стандарту пожарной безопасности UL 1581 VW-1
Описание:
Неэкранированный многопарный медный кабель, 12 пар, категоия 5, одножильный, cостоит из неэкранированных (UTP) пучков Ø4,0 мм по 4 витые пары в каждом
Кабель подходит для использования внутри помещений
Материалы:
Проводящий материал: проволока из мягкой отожженной электролитической меди
Изоляция жил: полиэтилен высокой плотности
Внешняя оболочка: ПВХ (поливинилхлорид)
Технические характеристики:
Диаметр проводника (жилы): 0,51 мм (24 AWG)
Диаметр проводника с оболочкой: 0,9 мм
Внешний диаметр (размер) кабеля: 10 мм
Толщина внешней оболочки: 0,8 мм
Минимальный радиус изгиба (прокладка): 20 внешних диаметров кабеля
Минимальный радиус изгиба (работа): 10 внешних диаметров кабеля
Температура при прокладке: 0°C – +50°C
Рабочая температура: –20°C – +60°C
Вес 1 км кабеля: 92,9 кг
Стандартная упаковка: 1000 м

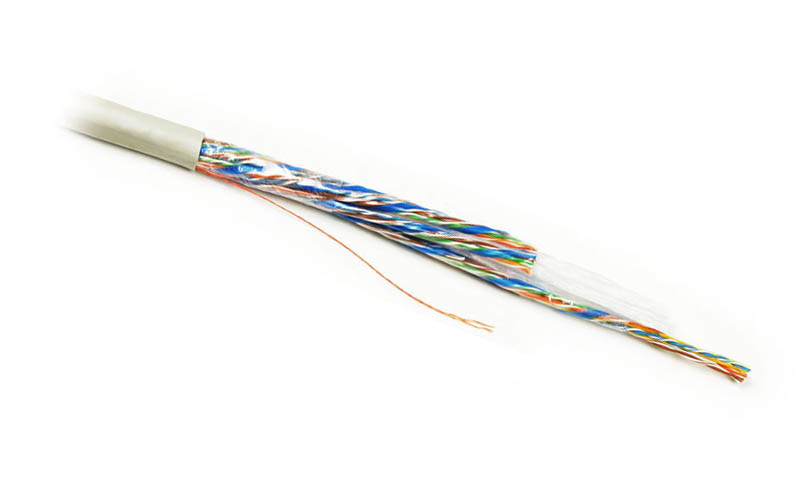

Кабель витая пара 12 пар UTP, категория 5, одножильный UTP12-C5-SOLID-INDOOR Hyperline
Конструкция многопарного кабеля UTP12-C5-SOLID-INDOOR
1 Внешняя оболочка
2 Рипкорд
3 Защитная пленка
4 Полимерная лента
5 Витая пара solid
6 Маркировочная лента
Электрические характеристики
Частота,
МГц Макс. затухание,
дБ/100м Мин. потери PS-NEXT,
дБ Мин. значение PS-ACR,
дБ/100м
0.772 1.8 64 62.2
1.0 2.0 62 60.0
4.0 4.1 53 48.9
8.0 5.80 48 42.2
10.0 6.5 47 40.5
16.0 8.2 44 35.8
20.0 9.3 42 32.8
25.0 10.4 41 30.6
31.25 11.7 39 28.3
62.5 17.0 35 18.0
100.0 22.0 32 10.0
Сопротивление постоянному току 93.8 Ом/км
Дисбаланс сопротивления 3%
Сопротивление на частоте 1-100 МГц 100±15 Ом
Емкость на частоте 1 кГц 50±4 пФ/м
Емкостной дисбаланс на частоте 1 кГц 3300 пФ/км
Минимальные потери разбалансировки на частоте 64 кГц 43 дБ
Максимальное напряжение 300 В
Диэлектрическая прочность изоляции 1000 В RMS
Скорость распространения 68%
Максимальная задержка распространения
на частоте 1 МГц
на частоте 10 МГц
на частоте 100 МГц
5.7 нс/м
5.4 нс/м
5.3 нс/м
Отклонение задержки распространения 35 нс/100м
Минимальное сопротивление изоляции 5 ГОм*км
