Кабель витая пара 10 пар FTP, категория 3, одножильный (с тросом)
Кабель экранированная витая пара FTP (F/UTP), категория 3, 10 пар (24 AWG), одножильный (solid), для внешней прокладки (outdoor), PE, с металлическим тросом
Кабель витая пара 10 пар FTP, категория 3, одножильный (с тросом) FTP10-C3-SOLID-SW-OUTDOOR Hyperline - экранированный, многопарный кабель для внешней (уличной) прокладки, с тросом.
Соответствует стандартам IEC 61156-4, ANSI/TIA/EIA-568-B для кабелей категории 3
Соответствует требованиям NEC/(UL): CM, UL 444
Тест огнестойкости: IEC 60332-1, UL 1581 VW-1
Применение
Вне помещений. Прокладка горизонтальных кабельных подсистем. Применяется для прокладки по воздуху. Совместим с приложениями PBX, ISDN, 10 Мбит/с Ethernet 10Base-T (IEEE 802.3), ATM, 4 Мбит/с Token Ring (IEEE 802.5). Используется как для цифровых, так и для аналоговых приложений передачи голоса и данных. Эксплуатируется при частотах до 16 МГц.
Описание конструкции
Экранированный многопарный медный кабель, 10 пар, категория 3, одножильный, с металлическим тросом. Состоит из экранированных (F/UTP) пучков витых пар, обернутых полиэстерной лентой и защищенных внешней оболочкой из полиэтилена с несущим тросом из стальной проволоки. В зависимости от количества витых пар конструкцией предусмотрен центральный силовой элемент (наполнитель), а также маркировка пучков лентой индивидуального цвета. Для удобства разделки кабеля под внешней оболочкой имеется рипкорд. Материал внешней оболочки устойчив к воздействию УФ излучения.
Материалы и конструкция
Проводник: проволока из отожженной электролитической меди, одножильный
Изоляция жил: полиэтилен высокой плотности
Экран-фольга: общий экран, алюминизированная полиэстерная пленка, покрытие – 100%
Дренажный провод: луженая медь, одножильный
Рипкорд: арамидная нить
Трос: оцинкованная (гальванизированная) сталь, многожильный
Внешняя оболочка: полиэтилен черного цвета, устойчивый к воздействию УФ излучения
Технические характеристики
Количество пар: 10 пар
Диаметр проводника: 0,51 ± 0,01 мм (24 AWG)
Диаметр проводника в изоляции: 0,93 ± 0,03 мм (толщина изоляции: 0,19± 0,01 мм)
Диаметр троса (без оболочки): 3,2 ± 0,3 мм (7 х 1,05 мм)
Диаметр троса по оболочке: 7,0 ± 0,5 мм (толщина оболочки: 2,0 ± 0,03 мм)
Внешний диаметр кабеля: 10,2 ± 0,5 мм (толщина оболочки: 0,9 ± 0,1 мм)
Температура монтажа: –10°C – +60°C
Температура эксплуатации: –40°C – +60°C
Вес 1 км кабеля: 230,0 кг (ном.)
Стандартная упаковка (метраж): 500 м

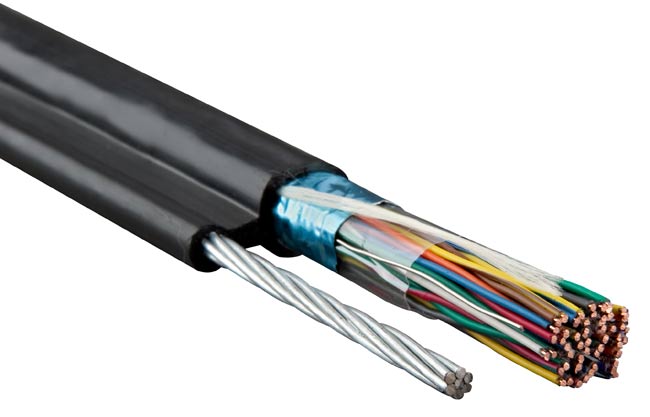

Кабель витая пара 10 пар FTP, категория 3, одножильный (с тросом) FTP10-C3-SOLID-SW-OUTDOOR Hyperline
Конструкция многопарного кабеля FTP10-C3-SOLID-SW-OUTDOOR
1 Внешняя оболочка
2 Экран-фольга
3 Защитная пленка
4 Рип-корд
5 Дренажный провод
6 Полимерная лента
7 Витая пара solid
8 Металлический трос
Цветовая кодировка проводников многопарного кабеля FTP10-C3-SOLID-SW-OUTDOOR
№ пары Цвет № пары Цвет
1 Синий x Белый/Синий 6 Синий x Красный/Синий
2 Оранжевый x Белый/Оранжевый 7 Оранжевый x Красный/Оранжевый
3 Зеленый x Белый/Зеленый 8 Зеленый x Красный/Зеленый
4 Коричневый x Белый/Коричневый 9 Коричневый x Красный/Коричневый
5 Серый x Белый/Серый 10 Серый x Красный/Серый
Электрические характеристики
Частота, МГц RL, дБ Затухание, дБ/100 м (20°C) NEXT, дБ
0,772 12,0 2,2 43,0
1,0 12,0 2,6 41,3
4,0 12,0 5,6 32,3
8,0 12,0 8,5 27,8
10,0 12,0 9,7 26,3
16,0 10,0 13,1 23,3
Диапазон частот 1-16 МГц
Волновое сопротивление в диапазоне 0,772-100 МГц 100 ± 15 Ом
Сопротивление проводника постоянному току (при 20°C) ≤ 95,0 Ом/км
Дисбаланс сопротивления ? 5 %
Номинальная емкость (проводник/проводник) ? 56 пФ/м
Емкостный дисбаланс ? 330 пФ/100 м
Приведенная скорость распространения сигнала 68 %
Испытательное напряжение между жилами (пост. ток, 2 с) 2,5 кВ
Сопротивление изоляции ≥ 5 ГОм*км
