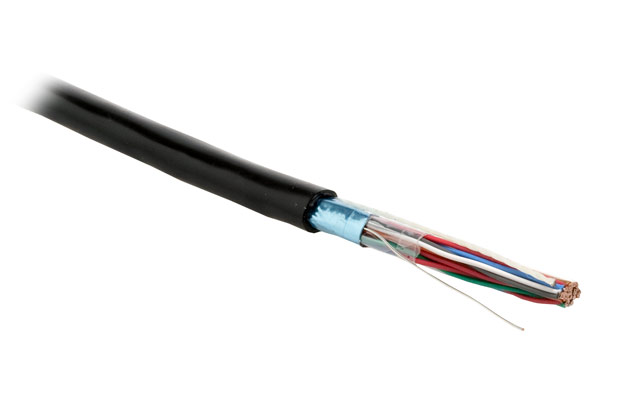

Кабель витая пара 10 пар FTP, категория 3, одножильный (внешний)
Кабель витая пара экранированная FTP (F/UTP), категория 3, 10 пар (24 AWG), одножильный (solid), для внешней прокладки, UV PE
Кабель витая пара 10 пар FTP, категория 3, одножильный (внешний) FTP10-C3-SOLID-OUTDOOR Hyperline - экранированный, многопарный кабель для внешней (уличной) прокладки.
Спецификация:
Соответствует стандартам UL444, UL1581, TIA/EIA 568-B.2 для кабелей 3 категории
Класс пожарной безопасности СМX
Соответствует стандарту пожарной безопасности IEC 60332-1
Описание:
Экранированный медный кабель, 10/25/50/100 пар, категория 3, одножильный
Экран – алюминиевая фольга
Кабель подходит для использования вне помещений
Материалы:
Проводящий материал: проволока из мягкой отожженной электролитической меди
Изоляция жил: полиэтилен высокой плотности
Внешняя оболочка: полиэтилен черного цвета, устойчивый к воздействию ультрафиолетовых лучей
Экран из алюминиевой ленты, спирально накрученной с нахлестом 25% или 5 мм
Технические характеристики:
Диаметр проводника (жилы): 0,5 мм, 24 AWG
Диаметр проводника с оболочкой: 0,9 мм
Внешний диаметр (размер) кабеля: 9 мм
Толщина внешней оболочки: 0,7 мм
Максимальный шаг скрутки: 150 мм
Минимальный радиус изгиба: 10 внешних диаметров кабеля
Удлинение жилы: не менее 14%
Усилие на разрыв рипкорда: 10 кг
Диаметр дренажного провода: 0,5 мм
Рабочая температура: -40°C до +60°C
Вес 1 км кабеля: 64 кг
Стандартная упаковка: 500 м
Кабель витая пара 10 пар, FTP категория 3, одножильный FTP10-C3-SOLID-INDOOR Hyperline
Конструкция многопарного кабеля FTP10-C3-SOLID-OUTDOOR
1 Внешняя оболочка
2 Рипкорд
3 Экран-фольга
4 Дренажный провод
5 Защитная пленка
6 Полимерная лента
7 Витая пара solid
Цветовая кодировка проводников многпарного кабеля FTP10-C3-SOLID-OUTDOOR:
№ пары Цвет № пары Цвет
1 Синий x Белый/Синий 6 Синий x Красный/Синий
2 Оранжевый x Белый/Оранжевый 7 Оранжевый x Красный/Оранжевый
3 Зеленый x Белый/Зеленый 8 Зеленый x Красный/Зеленый
4 Коричневый x Белый/Коричневый 9 Коричневый x Красный/Коричневый
5 Серый x Белый/Серый 10 Серый x Красный/Серый
Электрические характеристики:
Максимальное сопротивление постоянному току
при температуре 20°С
9.38 Ом/100 м
Дисбаланс сопротивления 5%
Емкостной дисбаланс пары по отношению к земле
на частоте 1 кГц
330 пФ/100м
Сопротивление
на частоте 1-16 МГц
85-115 Ом
Минимальные обратные потери
на частоте до 10 МГц
на частоте 16 МГц
12 дБ
10 дБ
Максимальное затухание при температуре 20°С
на частоте 64 кГц
на частоте 256 кГц
на частоте 512 кГц
на частоте 772 кГц
на частоте 1 МГц
на частоте 4 МГЦ
на частоте 8 МГц
на частоте 10 МГц
на частоте 16 МГц
0.9 дБ/100 м
1.3 дБ/100 м
1.8 дБ/100 м
2.2 дБ/100 м
2.6 дБ/100 м
5.6 дБ/100 м
8.5 дБ/100 м
9.7 дБ/100 м
13.1 дБ/100 м
Минимальные потери NEXT между парами
на частоте 772 кГц
на частоте 1 МГц
на частоте 4 МГЦ
на частоте 8 МГц
на частоте 10 МГц
на частоте 16 МГц
43 дБ
41 дБ
32 дБ
27дБ
26 дБ
23 дБ
Минимальная относительная скорость распространения
на частоте 10 МГц
0.585
