Кабель витая пара 10 пар, FTP категория 3, одножильный (LSZH)
Кабель экранированная витая пара (FTP), 10 пар, одножильный (solid), внутренний (indoor), категория 3

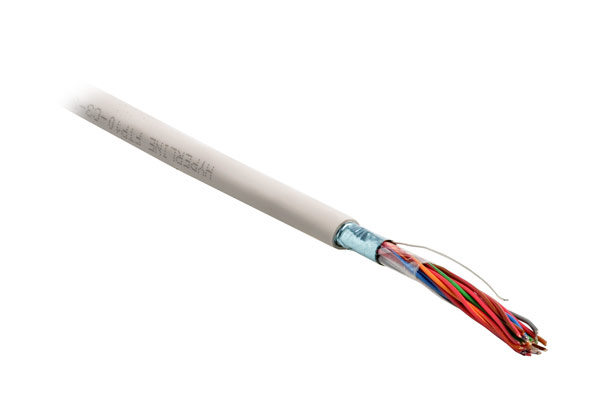

Кабель витая пара 10 пар, FTP категория 3, одножильный FTP10-C3-SOLID-INDOOR-LSZH Hyperline - низкодымный, экранированный, многопарный кабель для внутренней прокладки.
Спецификация
Соответствует стандартам IEC 61156-4, ANSI/TIA/EIA-568-B для кабелей категории 3
Соответствует требованиям IEC 60754 (LSZH), UL 444
Тест огнестойкости: IEC 60332-1, UL 1581 VW-1
Безопасность: RoHS 2002/95/EC
Применение
Внутри помещений. Прокладка горизонтальных кабельных подсистем в условиях повышенных электромагнитных влияний. Совместим с приложениями PBX, ISDN, 10 Мбит/с Ethernet 10Base-T (IEEE 802.3), ATM, 4 Мбит/с Token Ring (IEEE 802.5). Используется как для цифровых, так и для аналоговых приложений передачи голоса и данных. Эксплуатируется при частотах до 16 МГц.
Описание конструкции
Экранированный многопарный медный кабель, 10/25/50/100 пар, категория 3, одножильный. Состоит из пучков витых пар, обернутых защитной пленкой и экранированных алюминиевой фольгой (F/UTP). Под экранирующим покрытием проложен заземляющий (дренажный) провод; пучки витых пар промаркированы полимерной лентой индивидуального цвета. Конструкция защищена внешней оболочкой из малодымного безгалогенного компаунда (LSZH). Для удобства разделки кабеля под внешней оболочкой имеется рипкорд.
Преимущества использования
Оболочка LSZH (нг-HF) не распространяет горение и не выделяет коррозионно-активных продуктов
Пригоден для стационарной прокладки в СКС на объектах с массовым пребыванием людей
Материалы и конструкция
Проводник: проволока из отожженной электролитической меди, одножильный
Изоляция жил: полиэтилен высокой плотности
Экран-фольга: общий экран, алюминизированная полиэстерная пленка, покрытие – 100%
Дренажный провод: луженая медь, одножильный
Рипкорд: арамидная нить
Трос: оцинкованная (гальванизированная) сталь, многожильный
Внешняя оболочка: малодымный безгалогенный компаунд (LSZH)
Технические характеристики:
Диаметр проводника (жилы): 0,5 мм, 24 AWG
Диаметр проводника в изоляции: 0,93 ± 0,03 мм
Толщина изоляции: 0,2 мм (ном.)
Внешний диаметр кабеля: 8,3 ± 0,6 мм
Толщина внешней оболочки: 0,8 (ном.)
Диаметр дренажного провода: 0,51 ± 0,01 мм (24 AWG)
Минимальный радиус изгиба: ≥ 10 ∅
Температура монтажа: –10°C – +60°C
Температура эксплуатации: –20°C – +60°C
Вес 1 км кабеля: 70,0 кг (ном.)
Стандартная упаковка (метраж): 500 м
Кабель витая пара 10 пар, FTP категория 3, одножильный FTP10-C3-SOLID-INDOOR Hyperline
Конструкция многопарного кабеля FTP10-C3-SOLID-INDOOR-LSZH
1 Внешняя оболочка
2 Рипкорд
3 Экран-фольга
4 Дренажный провод
5 Защитная пленка
6 Полимерная лента
7 Витая пара solid
Цветовая кодировка проводников многпарного кабеля FTP10-C3-SOLID-INDOOR-LSZH:
№ пары Цвет № пары Цвет
1 Синий x Белый/Синий 6 Синий x Красный/Синий
2 Оранжевый x Белый/Оранжевый 7 Оранжевый x Красный/Оранжевый
3 Зеленый x Белый/Зеленый 8 Зеленый x Красный/Зеленый
4 Коричневый x Белый/Коричневый 9 Коричневый x Красный/Коричневый
5 Серый x Белый/Серый 10 Серый x Красный/Серый
Электрические характеристики
Частота, МГц RL, дБ Затухание, дБ/100 м (20°C) NEXT, дБ
0,772 12,0 2,2 43,0
1,0 12,0 2,6 41,3
4,0 12,0 5,6 32,3
8,0 12,0 8,5 27,8
10,0 12,0 9,7 26,3
16,0 10,0 13,1 23,3
Диапазон частот 1-16 МГц
Волновое сопротивление в диапазоне 0,772-100 МГц 100 ± 15 Ом
Сопротивление проводника постоянному току (при 20°C) ≤ 93,8 Ом/км
Дисбаланс сопротивления ? 5 %
Номинальная емкость (проводник/проводник) ? 56 пФ/м
Емкостный дисбаланс ? 330 пФ/100 м
Испытательное напряжение между жилами (пост. ток, 2 с) 2,5 кВ
Сопротивление изоляции ≥ 5 ГОм*км
