Кабель витая пара 10 пар, UTP категория 3, одножильный
Кабель неэкранированная витая пара (UTP), 10 пар, категория 3, одножильный (solid), внутренний (INDOOR), в ПВХ оболочке
Кабель витая пара 10 пар, UTP категория 3, одножильный UTP10-C3-SOLID-INDOOR Hyperline - неэкранированный медный многопарный кабель для использования внутри помещений.
Спецификация:
Соответствует стандартам UL444, UL1581, TIA/EIA 568-B для кабелей 3 категории
Класс пожарной безопасности CM
Соответствует стандарту пожарной безопасности IEC 60332-1
Материалы:
Проводящий материал: проволока из мягкой отожженной электролитической меди
Изоляция жил: полиэтилен высокой плотности
Внешняя оболочка: ПВХ (поливинилхлорид)
Технические характеристики:
Диаметр проводника (жилы): 0,5 мм (24 AWG)
Диаметр проводника с оболочкой: 0,9 мм
Внешний диаметр (размер) кабеля: 7,5 мм Толщина внешней оболочки: 0,8 мм
Максимальный шаг скрутки: 100 мм
Минимальный радиус изгиба: 6 внешних диаметров кабеля
Удлинение жилы: не менее 14%
Рабочая температура: -10°C до +50°C
Вес 1 км кабеля: 64 кг
Стандартная упаковка: 500 м

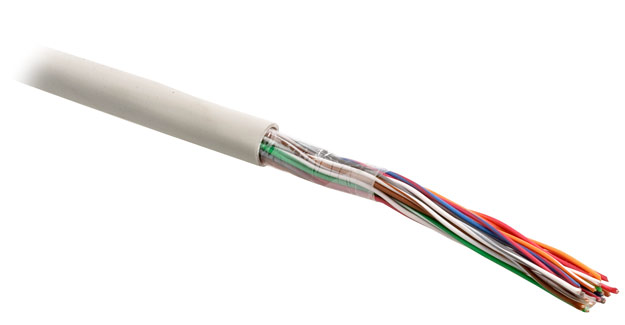

Кабель витая пара 10 пар, UTP категория 3, одножильный UTP10-C3-SOLID-INDOOR Hyperline
Конструкция многопарного кабеля UTP10-C3-SOLID-INDOOR
1 Внешняя оболочка
2 Рипкорд
3 Защитная оболочка
4 Полимерная лента
5 Витая пара solid
Цветовая кодировка проводников многопарного кабеля UTP10-C3-SOLID-INDOOR:
№ пары Цвет № пары Цвет
1 Синий x Белый/Синий 6 Синий x Красный/Синий
2 Оранжевый x Белый/Оранжевый 7 Оранжевый x Красный/Оранжевый
3 Зеленый x Белый/Зеленый 8 Зеленый x Красный/Зеленый
4 Коричневый x Белый/Коричневый 9 Коричневый x Красный/Коричневый
5 Серый x Белый/Серый 10 Серый x Красный/Серый
Электрические характеристики:
Макс. сопротивление постоянному току при t 20°С 9.38 Ом/100 м
Дисбаланс сопротивления 3%
Емкостный дисбаланс пары по отношению к земле на частоте 1 кГц
330 пФ/100 м
Сопротивление на частоте 1-16 МГц 85-115 Ом
Мин. обратн. потери на частоте до 10 МГц на частоте
до 10 МГц
при 16 МГц
12 дБ
10 дБ
Макс. затухание при t 20°С
на частоте 772 кГц
на частоте 1 МГц
на частоте 4 МГц
на частоте 8 МГц
на частоте 10 МГц
на частоте 16 МГц
2.2 дБ/100 м
2.6 дБ/100 м
5.6 дБ/100 м
8.5 дБ/100 м
9.7 дБ/100 м
13.1 дБ/100 м
Мин. потери NEXT на частоте 772 кГц
на частоте 1 МГц
на частоте 4 МГц
на частоте 8 МГц
на частоте 10 МГц
на частоте 16 МГц
43 дБ
41 дБ
32 дБ
27 дБ
26 дБ
23 дБ
Мин. относительная скорость распространения на частоте 10 МГц
0,585
