Кабель витая пара 10 пар, UTP категория 3, одножильный (26AWG)
Кабель витая пара UTP (U/UTP), категория 3, 10 пар (26 AWG), одножильный (solid), для внутренней прокладки (indoor), PVC
Кабель витая пара 10 пар, UTP категория 3, одножильный UTP10-C3-SOL-26AWG-IN-PVC-GY Hyperline - неэкранированный медный многопарный кабель для использования внутри помещений.
Спецификация
Соответствует стандартам IEC 61156-4, ANSI/TIA/EIA-568-B для кабелей категории 3
Соответствует требованиям NEC/(UL): CM, UL 444
Тест огнестойкости: IEC 60332-1, UL 1581 VW-1
Применение
Внутри помещений. Прокладка горизонтальных кабельных подсистем. Совместим с приложениями PBX, ISDN, 10 Мбит/с Ethernet 10Base-T (IEEE 802.3), ATM, 4 Мбит/с Token Ring (IEEE 802.5). Используется как для цифровых, так и для аналоговых приложений передачи голоса и данных. Эксплуатируется при частотах до 16 МГц.
Описание конструкции
Неэкранированный многопарный медный кабель, 10/25/50/100 пар, категория 3, одножильный. Состоит из неэкранированных (UTP) пучков, обернутых полиэстерной лентой и защищенных внешней оболочкой из поливинилхлорида. В зависимости от количества витых пар конструкцией предусмотрен центральный силовой элемент (наполнитель), а также маркировка пучков лентой индивидуального цвета. Для удобства разделки кабеля под внешней оболочкой имеется рипкорд.
Материалы и конструкция
Проводник: проволока из отожженной электролитической меди, одножильный
Изоляция жил: полиэтилен высокой плотности
Рипкорд: арамидная нить
Внешняя оболочка: ПВХ (поливинилхлорид)
Технические характеристики:
Диаметр проводника (жилы): 0,41 мм (26 AWG)
Диаметр проводника в изоляции: 0,71 ± 0,03 мм
Толщина изоляции: 0,16 мм (ном.)
Внешний диаметр кабеля: 6,5 ± 0,5 мм
Толщина внешней оболочки: 0,85 ± 0,5 мм
Мин. радиус изгиба (монтаж): ≥ 8 Ø
Мин. радиус изгиба (эксплуатация): ? 4 ?
Температура монтажа: –10°C – +60°C
Температура эксплуатации: –20°C – +60°C
Вес 1 км кабеля: 55,0 кг (ном.)
Стандартная упаковка (метраж): 500 м

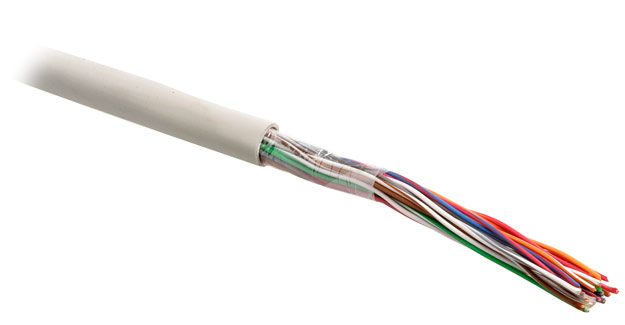

Кабель витая пара 10 пар, UTP категория 3, одножильный UTP10-C3-SOLID-INDOOR Hyperline
Конструкция многопарного кабеля UTP10-C3-SOL-26AWG-IN-PVC-GY
1 Внешняя оболочка
2 Рипкорд
3 Защитная оболочка
4 Полимерная лента
5 Витая пара solid
Цветовая кодировка проводников многопарного кабеля UTP10-C3-SOL-26AWG-IN-PVC-GY:
№ пары Цвет № пары Цвет
1 Синий x Белый/Синий 6 Синий x Красный/Синий
2 Оранжевый x Белый/Оранжевый 7 Оранжевый x Красный/Оранжевый
3 Зеленый x Белый/Зеленый 8 Зеленый x Красный/Зеленый
4 Коричневый x Белый/Коричневый 9 Коричневый x Красный/Коричневый
5 Серый x Белый/Серый 10 Серый x Красный/Серый
Электрические характеристики
Частота, МГц RL, дБ Затухание, дБ/100 м (20°C) NEXT, дБ
0,772 12,0 2,2 43,0
1,0 12,0 2,6 41,3
4,0 12,0 5,6 32,3
8,0 12,0 8,5 27,8
10,0 12,0 9,7 26,3
16,0 10,0 13,1 23,3
Диапазон частот 1-16 МГц
Волновое сопротивление в диапазоне 0,772-100 МГц 100 ± 15 Ом
Сопротивление проводника постоянному току (при 20°C) ≤ 95,0 Ом/км
Дисбаланс сопротивления ? 5 %
Номинальная емкость (проводник/проводник) ? 56 пФ/м
Емкостный дисбаланс ? 330 пФ/100 м
Приведенная скорость распространения сигнала 68 %
Испытательное напряжение между жилами (пост. ток, 2 с) 2,5 кВ
Сопротивление изоляции ≥ 5 ГОм*км
