Кабель витая пара 8 пар, UTP категория 5, одножильный
Кабель витая пара UTP (U/UTP), категория 5, 8 пар (24 AWG), одножильный (solid), для внутренней прокладки (indoor), PVC
Кабель витая пара 8 пар, UTP категория 5, одножильный UTP8M-C5-SOLID-INDOOR Hyperline - неэкранированный медный многопарный кабель для использования внутри помещений.
Спецификация
Соответствует стандартам ANSI/TIA/EIA-568.B2, ISO/IEC 11801 для кабелей категории 5
Соответствует требованиям NEC/(UL): CM, UL 444
Тест огнестойкости: IEC 60332-1, UL 1581 VW-1
Безопасность: RoHS 2002/95/EC
Применение
Внутри помещений. Прокладка горизонтальных кабельных подсистем. Совместим с приложениями PBX, ISDN, Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T), ATM-155 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, другими приложениями для кабельных систем категории 5. Эксплуатируется при частотах до 100 МГц.
Описание конструкции
Неэкранированный многопарный медный кабель, 8/10/12/16 пар, категория 5, одножильный. Состоит из неэкранированных (UTP) пучков витых пар, обернутых защитной пленкой и защищенных внешней оболочкой из поливинилхлорида.
Материалы и конструкция
Проводник: проволока из отожженной электролитической меди, одножильный
Изоляция жил: полиэтилен высокой плотности
Рипкорд: арамидная нить
Внешняя оболочка: поливинилхлорид
Технические характеристики
Количество пар: 8 пар
Диаметр проводника: 0,51 ± 0,01 мм (24 AWG)
Диаметр проводника в изоляции: 0,88 ± 0,03 мм
Толщина изоляции: 0,19 мм (ном.)
Внешний диаметр кабеля: 6,6 ± 0,5 мм
Толщина внешней оболочки: 0,8 (ном.)
Минимальный радиус изгиба: ≥ 10 ∅
Температура монтажа: –10°C – +75°C
Температура эксплуатации: –20°C – +75°C
Вес 1 км кабеля: 58,0 кг (ном.)
Стандартная упаковка (метраж): 500 м

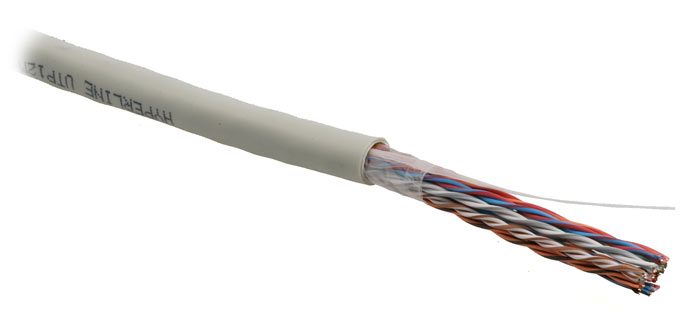

Кабель витая пара 8 пар, UTP категория 5, одножильный UTP8M-C5-SOLID-INDOOR Hyperline
Конструкция многопарного кабеля UTP8M-C5-SOLID-INDOOR
1 Внешняя оболочка
2 Защитная пленка
3 Витая пара solid
Цветовая кодировка проводников многопарного кабеля UTP8M-C5-SOLID-INDOOR:
№ пары Цвет № пары Цвет
1 Синий x Белый/Синий 5 Серый x Белый/Серый
2 Оранжевый x Белый/Оранжевый 6 Синий x Красный/Синий
3 Зеленый x Белый/Зеленый 7 Оранжевый x Красный/Оранжевый
4 Коричневый x Белый/Коричневый 8 Зеленый x Красный/Зеленый
Электрические характеристики
Частота, МГц RL, дБ Затухание, дБ/100м (20°C) NEXT, дБ PS NEXT, дБ ELFEXT, дБ PS ELFEXT, дБ
1,0 17,0 2,0 65,3 62,3 61,0 61,0
4,0 18,8 4,1 56,3 53,3 49,0 49,0
10,0 20,0 6,5 47,3 47,3 41,0 41,0
16,0 20,0 8,2 44,2 44,2 37,0 37,0
20,0 20,0 9,3 39,9 42,8 35,0 35,0
31,25 18,6 11,7 35,4 39,9 31,0 31,0
62,5 16,5 17,0 32,3 35,4 25,0 25,0
100,0 15,1 22,0 42,9 32,3 21,0 21,0
Диапазон частот 1-100 МГц
Волновое сопротивление в диапазоне 0,772-100 МГц 100 ± 15 Ом
Сопротивление проводника постоянному току (при 20°C) ≤ 93,8 Ом/км
Дисбаланс сопротивления ? 5 %
Номинальная емкость (проводник/проводник) ? 56 пФ/м
Емкостный дисбаланс ? 330 пФ/100 м
Приведенная скорость распространения сигнала 68 %
Испытательное напряжение между жилами (пост. ток, 2 с) 2,5 кВ
Сопротивление изоляции ≥ 5 ГОм*км
