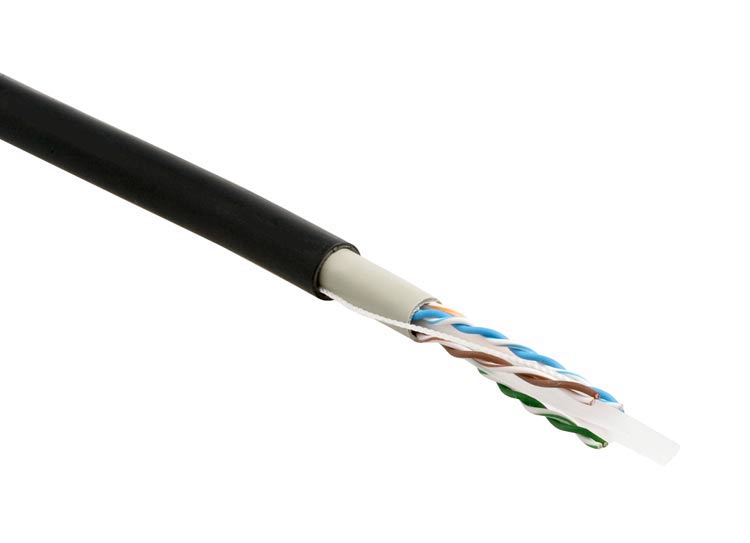

Кабель витая пара UTP, 4 пары, категория 6, одножильный
Кабель неэкранированная витая пара (UTP), 4 пары, одножильный (solid), внешний (outdoor), с разделителем.
Спецификации:
Соответствует стандартам ANSI/TIA/EIA-568, IEC 61156-5, ISO/IEC 11801 Стандарт пожарной безопасности UL VW-1, IEC 60332-1
Применение
Внутри и вне помещений. Подходит для применения в условиях низких температур. Используется при прокладке горизонтальных кабельных подсистем. Предназначен для широкополосных цифровых приложений с низким коэффициентом ошибок (BER)
Описание
Кабель категории 6 с улучшенными параметрами передачи данных. Состоит из 4 неэкранированных витых пар, разделенных крестообразным разделителем и защищенных двойной оболочкой из огнестойкого малодымного безгалогенного компаунда (FR-LSZH). Для удобства разделки кабеля между оболочками предусмотрен рипкорд
Материалы
Проводник: проволока из отожженной электролитической меди, одножильный
Изоляция жил: полиолефин
Внутренняя оболочка: огнестойкий малодымный безгалогенный компаунд (FR-LSZH) серого цвета
Внешняя оболочка: огнестойкий малодымный безгалогенный компаунд (FR-LSZH) черного цвета
Технические характеристики
Количество пар: 4 пары
Диаметр проводника: 0,58 мм (23 AWG)
Диаметр проводника в изоляции: 1,0 мм
Диаметр внутренней оболочки: 6,7 мм
Внешний диаметр кабеля: 8,3 мм
Растягивающее усилие: ≤ 120 Н
Минимальный радиус изгиба: 120 мм
Температура эксплуатации: -55°C - +70°C
Вес 1 км кабеля: 52,4 кг
Стандартная упаковка: 500 м
Информация для заказа:
UTP4-C6-SOLID-OUTDOOR-40 Кабель неэкранированная витая пара (UTP), 4 пары, одножильный (solid), внешний (outdoor), с разделителем
Электрические характеристики
Частота, МГц RL, дБ Затухание, дБ NEXT, дБ PSNEXT, дБ ELFEXT, дБ PSELFEXT, дБ
1 22,0 2,0 78,0 75,0 93,0 90,0
4 25,0 3,7 69,0 66,0 93,0 90,0
10 28,0 5,7 63,0 60,0 83,0 80,0
20 28,0 8,1 59,0 56,0 83,0 80,0
30 27,0 10,0 56,0 53,0 73,0 70,0
100 24,0 19,0 48,0 45,0 66,0 63,0
150 22,0 23,6 46,0 43,0 63,0 60,0
200 21,0 27,7 44,0 41,0 61,0 58,0
250 20,0 31,4 41,0 38,0 58,0 55,0
Волновое сопротивление 100 Ом
Максимальное сопротивление проводника (при 20°С) 72 Ом/км
Дисбаланс сопротивления ≤ 2 %
Электрическая емкость 56 пФ/м
Емкостный дисбаланс ≤ 1,2 пФ/м
Приведенная скорость распространения сигнала 68 %
Задержка распространения сигнала ≤ 35 нс/100 м
Диэлектрическая прочность 700 В/мин
Сопротивление изоляции ≥ 5 ГОм*км
