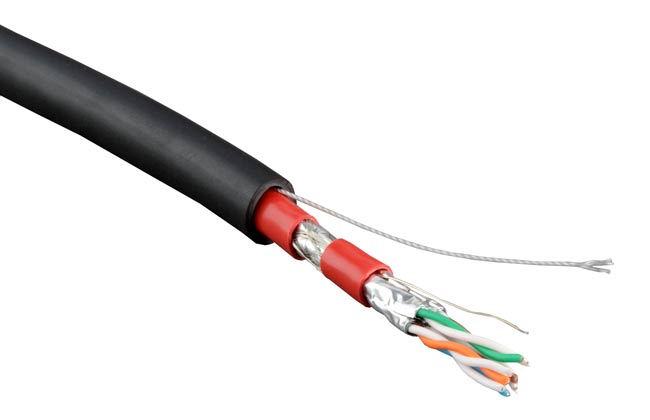

Кабель витая пара SSTP, 4 пары, категория 7, одножильный, 1000 МГц
Кабель витая пара экранированная (SSTP), категория 7 (расширенный диапазон рабочих частот 1000 МГц, 10GBE), 4 пары, одножильный (solid), 22AWG, огнестойкий ПВХ.
Спецификация
Превосходит требования стандарта IEC 61156-5 для категорий 7A, 7, 6A, 6 и 5e
Соответствует требованиям стандарта IEC 61156, ISO/IEC 11801
Соответствует стандарту пожарной безопасности: UL 1581 VW-1, IEC 60332-1
Описание
Кабель состоит из 4 индивидуально экранированных витых пар в общем экране из проволочной оплетки, покрыт оболочкой из огнестойкого ПВХ для внешней прокладки в неблагоприятной среде.
Кабель предназначен для широкополосных приложений с низким коэффициентом ошибок (BER) и приложений с высокой скоростью передачи данных.
Материалы
Проводящий материал: оголенный медный провод
Изоляция жил: полиолефин пленко-пористо-пленочной конструкции
Внешняя оболочка: огнестойкий ПВХ, устойчивый к воздействию ультрафиолетовых лучей
Экран: каждая пара индивидуально экранирована полиэфир-алюминиевой фольгой (фольга снаружи), обеспечивающей 100% покрытие витой пары
Общий экран: луженая медная оплетка, обеспечивающая 70% покрытие кабеля
Технические характеристики
Диаметр проводника (жилы): 22 AWG
Диаметр проводника с оболочкой: 1,56 мм
Внешний диаметр (размер) кабеля: 10,4 мм
Максимальное растягивающее усилие: 140 Н
Минимальный радиус изгиба: 90 мм
Рабочая температура: -40°C - +60°C
Вес 1 км кабеля: 117 кг
Стандартная упаковка: 500 м
Информация для заказа:
SSTP4-10GBE-SOLID-OUTDOOR-40 Кабель экранированная витая пара (SSTP), 4 пары, категория 7 (расширенный диапазон рабочих частот 1000 МГц, 10GBE), одножильный (solid), внешний (OUTDOOR), 22 AWG, огнестойкий ПВХ
Электрические характеристики
Частота, МГц Затухание пары при 20°C, дБ/100м PS NEXT, дБ NEXT, дБ RL, дБ PS ANEXT, дБ PS ELFEXT, дБ ELFEXT, дБ
Тип. знач. Кат. 7A Тип. знач. Кат. 7A Тип. знач. Кат. 7A Тип. знач. Кат. 7A Тип. знач. Кат. 7A Тип. знач. Кат. 7A Тип. знач. Кат. 7A
1 2.0 2.0 107.0 105.4 110.0 108.4 22.0 20.0 70.0 67.0 95.0 75.0 98.0 78.0
4 3.6 3.8 98.0 96.3 101.0 99.3 25.0 23.0 70.0 67.0 90.0 75.0 93.0 78.0
10 5.7 5.8 95.0 90.4 98.0 93.4 28.0 25.0 70.0 67.0 86.0 71.0 89.0 74.0
20 8.0 8.2 90.0 85.9 93.0 88.9 28.0 25.0 70.0 67.0 80.0 65.0 83.0 68.0
30 9.8 10.1 90.0 83.2 93.0 86.2 27.0 23.8 70.0 67.0 76.0 61.5 79.0 64.5
100 18.0 18.5 80.0 75.4 83.0 78.4 24.0 21.1 70.0 62.5 66.0 51.0 69.0 54.0
150 22.1 22.8 80.0 72.7 83.0 75.7 22.0 18.8 68.0 59.8 63.0 47.5 66.0 50.5
200 25.6 26.5 80.0 70.8 83.0 73.8 21.0 18.0 68.0 58.0 60.0 45.0 63.0 48.0
250 28.7 29.7 77.0 69.4 80.0 72.4 20.0 17.3 65.0 56.5 58.0 43.0 61.0 46.0
300 31.7 32.7 77.0 68.2 80.0 71.2 19.0 17.3 65.0 55.3 52.0 41.5 55.0 44.5
400 36.8 38.0 72.0 66.3 75.0 69.3 19.0 17.3 65.0 53.4 49.0 38.9 52.0 41.9
500 41.4 42.7 72.0 64.9 75.0 67.9 19.0 17.3 65.0 52.0 47.0 37.0 50.0 40.0
600 45.6 47.1 72.0 63.7 75.0 66.7 19.0 17.3 65.0 50.8 45.0 35.4 48.0 38.4
1000 60.0 62.0 72.0 60.4 75.0 63.4 19.0 17.3 65.0 47.5 39.0 31.0 42.0 34.0
1100 63.2 - 72.0 - 75.0 - 19.0 - 65.0 - 32.0 - 35.0 -
1200 66.3 - 72.0 - 75.0 - 19.0 - 65.0 - 30.0 - 33.0 -
Частотный диапазон 1-1000 МГц
Сопротивление проводника постоянному току 70 Ом/км
Дисбаланс сопротивления 2% макс.
Полное сопротивление 100 Ом
Сопротивление изоляции 5 ГОм/км мин.
Емкостной дисбаланс 1,5 пФ/м макс.
Диэлектрическая прочность 700 В/1мин.
Скорость распространения 80%
Отклонение задержки распространения 20 нс/100 м
