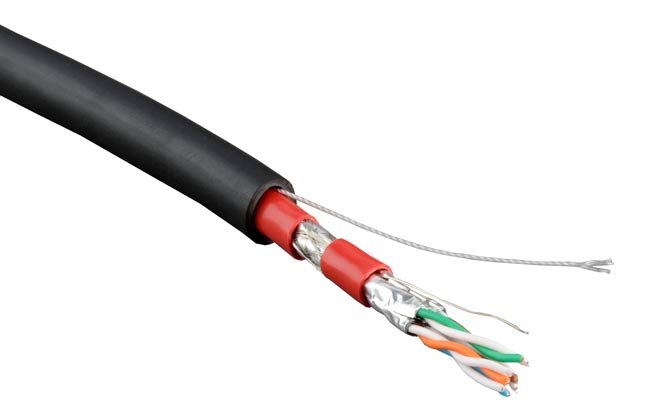

Кабель витая пара SSTP, 4 пары, категория 7, одножильный, 1200 МГц
Кабель витая пара экранированная (SSTP), категория 7 (1200 МГц), 4 пары, одножильный (solid), внешний (outdoor), 22 AWG, полиэтилен.
Спецификация
Соответствует требованиям стандарта ISO 11801, IEC 61156 и RoHS 2002/95/EC
Соответствует стандарту пожарной безопасности: IEC 60332-1
Описание
Экранированный медный кабель, 4 пары, категория 7, одножильный
4 пары индивидуально экранированные алюминиевой фольгой
Общий экран: проволочная оплетка
Магистральный кабель для локальных сетей подходит для использования внутри и снаружи помещения, в условиях низких температур. Кабель предназначен для широкополосных приложений с низким коэффициентом ошибок (BER) и приложений с высокой скоростью передачи и обработки данных.
Материалы
Проводящий материал: проволока из мягкой отожженной электролитической меди
Изоляция жил: пористый полиолефин
Внешняя оболочка: полиэтилен, стойкий к воздействию ультрафиолетовых лучей, черный
Экран: каждая пара индивидуально экранирована полиэфир-алюминиевой фольгой (фольга снаружи), обеспечивающей 100% покрытие витой пары
Общий экран: луженая медная оплетка, обеспечивающая 65% покрытие кабеля
Дренажный провод: луженая медь
Технические характеристики
Диаметр проводника (жилы): 0,64 мм (22 AWG)
Диаметр проводника с оболочкой: 1,56 мм
Внешний диаметр (размер) кабеля: 9,9 мм
Диаметр дренажного провода: 23 AWG
Минимальный радиус изгиба: 120 мм
Растягивающее усилие: не более 140 Н
Рабочая температура: -55°C - +70°C
Вес 1 км кабеля: 92 кг
Вес меди в 1 км кабеля: 44 кг/км
Стандартная упаковка: 500 м
Информация для заказа:
SSTP4-C8-SOLID-OUTDOOR-55 Кабель витая пара экранированная (SSTP), категория 7 (1200 МГц), 4 пары, одножильный (solid), внешний (outdoor), 22 AWG, полиэтилен
Электрические характеристики
Частота, МГц Затухание пары при 20°С, дБ/100м PS NEXT, дБ NEXT, дБ RL, дБ PS ANEXT, дБ PS ELFEXT, дБ ELFEXT, дБ
Тип. знач. Кат. 7A Тип. знач. Тип. знач. Кат. 7A Тип. знач. Кат. 7A Тип. знач. Кат. 7A Тип. знач. Кат. 7A Тип. знач. Кат. 7A
1 1.9 2.0 107.0 110.0 108.4 22.0 20.0 70.0 67.0 95.0 75.0 98.0 78.0
4 3.4 3.8 98.0 101.0 99.3 25.0 23.0 70.0 67.0 90.0 75.0 93.0 78.0
10 5.4 5.8 95.0 98.0 93.4 28.0 25.0 70.0 67.0 86.0 71.0 89.0 74.0
20 8.0 8.2 90.0 93.0 88.9 28.0 25.0 70.0 67.0 80.0 65.0 83.0 68.0
30 9.3 10.1 90.0 93.0 86.2 27.0 23.8 70.0 67.0 76.0 61.5 79.0 64.5
100 17.5 18.5 80.0 83.0 78.4 24.0 21.1 70.0 62.5 66.0 51.0 69.0 54.0
200 25.4 26.5 80.0 83.0 75.7 22.0 18.8 68.0 59.8 63.0 47.5 66.0 50.5
200 25.6 26.5 80.0 83.0 73.8 21.0 18.0 68.0 58.0 60.0 45.0 63.0 48.0
300 31.5 32.7 77.0 80.0 72.4 20.0 17.3 65.0 56.5 58.0 43.0 61.0 46.0
600 46.3 47.1 77.0 80.0 71.2 19.0 17.3 65.0 55.3 52.0 41.5 55.0 44.5
900 58.4 61 72.0 75.0 69.3 19.0 17.3 65.0 53.4 49.0 38.9 52.0 41.9
1000 60 62 72.0 75.0 67.9 19.0 17.3 65.0 52.0 47.0 37.0 50.0 40.0
1100 64 - 72.0 75.0 - 19.0 - 65.0 - 45.0 - 48.0 38.4
1500 71 - 72.0 75.0 - 19.0 - 65.0 - 39.0 - 42.0 34.0
Сопротивление проводника постоянному току при 20°С 57.0 Ом/км максимум
Полное сопротивление 100 мОм
Дисбаланс сопротивления 2% максимум
Сопротивление изоляции 5 ГОм/км минимум
Емкостной дисбаланс 1,2 пФ/м максимум
Максимальное напряжение 60 В RMS
Диэлектрическая прочность 700 В/1мин
Отклонение задержки распространения 25 нс/100 м максимум
Диэлектрическая прочность 700 В/1мин
Диэлектрическая прочность по отношению к экрану 700 В/1мин
