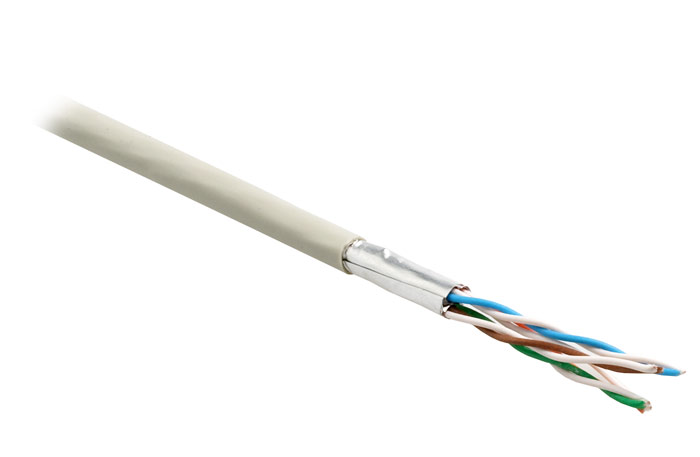

Кабель витая пара STP, 4 пары, категория 6, многожильный
Кабель экранированная витая пара (STP), 4 пары, многожильный (stranded/patch), внутренний (indoor).
Спецификация
Соответствует стандартам ANSI/TIA/EIA-568B.2-1
Класс пожарной безопасности СМ
Кабель соответствует стандарту пожарной безопасности UL 1581 VW-1
Описание
Экранированный медный кабель, 4 пары, категория 6, многожильный
4 пары индивидуально экранированные алюминиевой фольгой
Подходит для использования внутри помещения
Материалы
Проводящий материал: проволока из мягкой отожженной электролитической меди
Изоляция жил: полиэтилен высокой плотности, пленко-пористо-пленочный
Внешняя оболочка: ПВХ (поливинилхлорид)
Экран: каждая пара индивидуально экранирована полиэфирной алюминиевой фольгой, обеспечивающей 100% покрытие витой пары
Технические характеристики
Диаметр проводника (жилы): 7х0,16 мм (26 AWG)
Диаметр проводника с оболочкой: 0,98 мм
Внешний диаметр (размер) кабеля: 5,9 мм
Толщина внешней оболочки: 0,4 мм
Минимальный радиус изгиба: 8 внешних диаметров кабеля
Удлинение жилы: не менее 14%
Рабочая температура: –5°C – +60°C
Вес 1 км кабеля: 40 кг
Стандартная упаковка: 500 м
Информация для заказа:
STP4-C6-PATCH-INDOOR Кабель экранированная витая пара (STP), 4 пары, категория 6, многожильный (stranded/patch), внутренний (INDOOR)
Электрические характеристики
Частота, МГц RL Затухание, дБ NEXT, дБ PSNEXT, дБ ELFEXT, дБ PSELFEXT, дБ
1.0 20.0 2.0 74.3 72.3 67.8 64.8
4.0 20.3 3.8 65.3 63.3 55.8 52.8
8.0 24.5 5.3 60.8 58.8 49.7 46.7
10.0 25.0 6.0 59.3 57.3 47.8 44.8
16.0 25.0 7.6 56.3 54.3 43.7 40.7
20.0 25.0 8.5 54.8 52.8 41.8 38.8
25.0 24.3 9.5 53.3 51.3 39.8 36.8
31.25 23.6 10.7 51.9 49.9 37.9 34.9
62.5 21.5 15.4 47.4 45.4 31.9 28.9
100.0 20.1 19.8 44.3 42.3 27.8 24.8
200 18.0 29.0 39.8 37.8 21.8 18.8
250 17.3 32.8 38.3 36.3 19.8 16.8
Максимальное сопротивление проводника при температуре 20°С 145 Ом/км
Дисбаланс сопротивления 2% максимум
Сопротивление на частоте 1-600 МГц 100±15 Ом
Сопротивление связи на частоте 1-10 МГц 10 м0м/м максимум
Емкостной дисбаланс на частоте 1 кГц по отношению к земле 1.5 пФ/м
Максимальное напряжение 30 В RMS
Диэлектрическая прочность 700 В/1мин
Сопротивление изоляции при температуре 20°С 5 ГОм*км минимум
Скорость распространения 79-80%
Максимальная задержка распространения на частоте 1 МГц 5.7 нс/м
Максимальная задержка распространения на частоте 10 МГц 5.4 нс/м
Максимальная задержка распространения на частоте 100 МГц 5.3 нс/м
Максимальное отклонение задержки распространения на частоте 1-600 МГц 30 нс/100м
