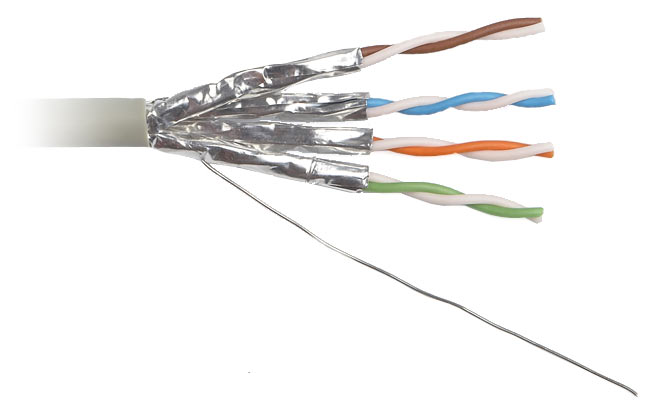

Кабель витая пара STP, 4 пары, категория 6, одножильный
Кабель экранированная витая пара (STP), 4 пары, категория 6, одножильный (solid), внутренний (indoor).
Спецификация
Соответствует стандартам ANSI/TIA/EIA-568B.2-1
Класс пожарной безопасности СМ
Кабель соответствует стандарту пожарной безопасности UL 1581 VW-1
Описание
Экранированный медный кабель, 4 пары, категория 6, одножильный
4 пары индивидуально экранированные алюминиевой фольгой
Подходит для использования внутри помещения
Материалы
Проводящий материал: проволока из мягкой отожженной электролитической меди
Изоляция жил: полиолефин, пленко-пористо-пленочный
Внешняя оболочка: огнестойкий ПВХ (FR-PVC)
Экран: каждая пара индивидуально экранирована полиэфирной алюминиевой фольгой, обеспечивающей 100% покрытие витой пары
Дренажный провод: луженая медь
Технические характеристики
Диаметр проводника (жилы): 0,57 ± 0,01 мм (23 AWG)
Диаметр проводника с оболочкой: 1,43 мм
Внешний диаметр (размер) кабеля: 7,8 мм
Толщина внешней оболочки: 0,7 мм
Растягивающее усилие: не более 130 Н
Минимальный радиус изгиба: 35 мм
Удлинение жилы: не менее 14%
Диаметр дренажного провода: 24 AWG
Рабочая температура: -40°C - +70°C
Вес 1 км кабеля: 55 кг
Стандартная упаковка: 500 м
Информация для заказа:
STP4-C6-SOLID-INDOOR-PVC Кабель экранированная витая пара (STP), 4 пары, категория 6, одножильный (solid), внутренний (indoor)
STP4-C6-SOLID-INDOOR-HFFR Кабель витая пара экранированная (U/FTP), категория 6, 4 пары, одножильный (solid), каждая пара в экране (фольга), в безгалогенной негорючей оболочке
Электрические характеристики
Частота, МГц Затухание 20°C, дБ/100м PS NEXT, дБ NEXT, дБ RL, дБ PS ELFEXT, дБ ELFEXT, дБ
Тип. знач. Кат. 6 Тип. знач. Кат. 6 Тип. знач. Кат. 6 Тип. знач. Кат. 6 Тип. знач. Кат. 6 Тип. знач. Кат. 6
1 2.0 2.8 90.0 72.3 93.0 75.3 22.0 20.0 90.0 65.0 93.0 68.0
4 3.7 3.8 85.0 63.3 88.0 66.3 25.0 23.0 90.0 53.0 93.0 56.0
10 5.7 6.0 85.0 57.3 88.0 60.4 28.0 25.0 80.0 45.0 83.0 48.0
20 8.1 8.5 85.0 52.8 88.0 55.8 28.0 25.0 80.0 39.0 83.0 42.0
30 10.0 10.5 85.0 50.1 88.0 53.1 27.0 23.8 70.0 35.5 73.0 38.5
100 19.0 19.9 80.0 42.3 83.0 45.3 24.0 21.1 63.0 25.0 66.0 28.0
150 23.6 24.9 80.0 39.7 83.0 42.7 22.0 18.8 60.0 21.5 63.0 24.5
200 27.7 29.1 80.0 37.8 83.0 40.8 21.0 18.0 58.0 19.0 61.0 22.0
250 31.4 33.0 77.0 36.3 80.0 39.3 20.0 17.3 55.0 17.0 58.0 20.0
Максимальное сопротивление проводника при температуре 20°С 73.0 Ом/км
Полное сопротивление 100 Ом
Дисбаланс сопротивления 2% максимум
Сопротивление изоляции 5 ГОм\км минимум
Сопротивление связи на частоте 1 МГц 50 м0м/м максимум
Емкостной дисбаланс 1,2 пФ/м максимум
Отклонение задержки распространения 35 нс/100м максимум
Диэлектрическая прочность 700 В/1мин
