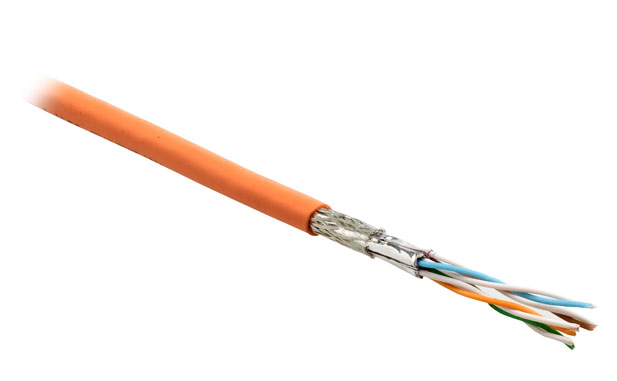

Кабель витая пара SSTP, 4 пары, категория 6, многожильный
Кабель экранированная витая пара (SSTP), 4 пары, категория 6, многожильный (stranded/patch), внутренний (indoor).
Спецификация
Соответствует стандартам IEC 61156-5, ISO/IEC 11801 и TIA/EIA-568B.2-1
Класс пожарной безопасности СМ
Кабель соответствует стандарту пожарной безопасности UL 1581 VW-1
Описание
Экранированный медный кабель, 4 пары, категория 6, многожильный
4 пары индивидуально экранированны алюминиевой фольгой
Общий экран: проволочная оплетка
Подходит для использования внутри помещения
Материалы
Проводящий материал: проволока из мягкой отожженной электролитической меди
Изоляция жил: полиолефин
Внешняя оболочка: огнестойкий ПВХ (FR-PVC)
Экран: каждая пара индивидуально экранирована полиэфирной алюминиевой фольгой, обеспечивающей 100% покрытие витой пары и проволочная оплетка, плотность покрытия не менее 55%
Технические характеристики
Диаметр проводника (жилы): 7х0,17 мм (26 AWG)
Диаметр проводника с оболочкой: 0,98 мм
Внешний диаметр (размер) кабеля: 6,4 мм
Толщина внешней оболочки: 0,4 мм
Минимальный радиус изгиба: 30 мм
Удлинение жилы: не менее 14%
Рабочая температура: -30°C - +70°C
Вес 1 км кабеля: 44 кг
Стандартная упаковка: 500 м
Информация для заказа:
SSTP4-C6-PATCH-INDOOR Кабель экранированная витая пара (SSTP), 4 пары, категория 6, многожильный (stranded/patch), внутренний (INDOOR)
Электрические характеристики
Частота, МГц Затухание 20°C, дБ/100м PSNEXT, дБ NEXT, дБ RL, дБ PS ELFEXT, дБ ELFEXT, дБ
Тип. знач. Кат. 6 Тип. знач. Кат. 6 Тип. знач. Кат. 6 Тип. знач. Кат. 6 Тип. знач. Кат. 6 Тип. знач. Кат. 6
1 3.0 3.1 90.0 72.3 93.0 75.3 22.0 20.0 90.0 65.0 93.0 68.0
4 5.6 5.8 85.0 63.3 88.0 66.3 25.0 23.0 90.0 53.0 93.0 56.0
10 8.7 9.0 85.0 57.3 88.0 60.4 28.0 25.0 80.0 45.0 83.0 48.0
20 12.4 12.8 85.0 52.8 88.0 55.8 28.0 25.0 80.0 39.0 83.0 42.0
30 15.3 15.8 85.0 50.1 88.0 53.1 27.0 23.8 70.0 35.5 73.0 38.5
100 29.0 29.9 80.0 42.3 83.0 45.3 24.0 21.1 63.0 25.0 66.0 28.0
150 36.2 37.4 80.0 39.7 83.0 42.7 22.0 18.8 60.0 21.5 63.0 24.5
200 42.5 43.8 80.0 37.8 83.0 40.8 21.0 18.0 58.0 19.0 61.0 22.0
250 48.2 49.7 77.0 36.3 80.0 39.3 20.0 17.3 55.0 17.0 58.0 20.0
Максимальное сопротивление проводника при температуре 20°С 145 Ом/км
Дисбаланс сопротивления 2% максимум
Сопротивление на частоте 1-250 МГц 100±15 Ом
Сопротивление связи на частоте 1-10 МГц 5 м0м/м максимум
Емкостной дисбаланс 1,2 пФ/м максимум
Максимальное напряжение 30 В RMS
Диэлектрическая прочность 700 В/1мин
Полное сопротивление 5 ГОм/км максимум
Скорость распространения 77-80%
Максимальная задержка распространения на частоте 1 МГц 5.7 нс/м
Максимальная задержка распространения на частоте 10 МГц 5.4 нс/м
Максимальная задержка распространения на частоте 250 МГц 5.3 нс/м
Максимальное отклонение задержки распространения 35 нс/100м
