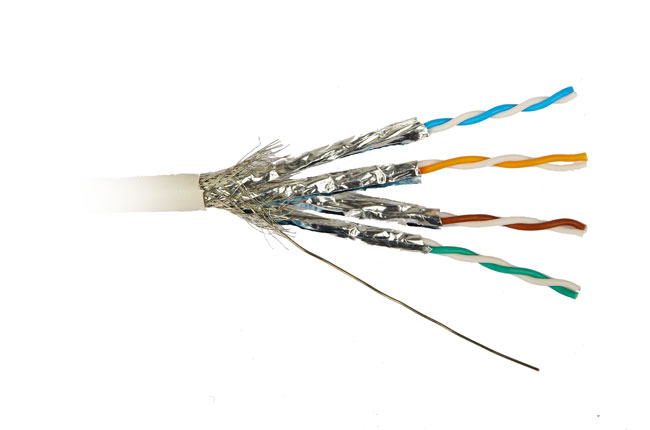

Кабель витая пара SSTP, 4 пары, категория 6, одножильный
Кабель экранированная витая пара (SSTP), 4 пары, категория 6, одножильный (solid), внутренний (indoor), 23 AWG.
Спецификация
Соответствует стандартам IEC 61156, ISO/IEC 11801, TIA/EIA-568
Кабель соответствует стандарту пожарной безопасности IEC 60332-1, UL 1581 VW-1
Описание
Экранированный медный кабель, 4 пары, категория 6, одножильный
4 пары индивидуально экранированные алюминиевой фольгой
Общий экран: луженая медная оплетка
Подходит для использования внутри помещения
Материалы
Проводящий материал: проволока из мягкой отожженной электролитической меди
Изоляция жил: полиолефин, пленко-пористо-пленочный
Внешняя оболочка: огнестойкий ПВХ (FR-PVC)
Экран: каждая пара индивидуально экранирована полиэфирной алюминиевой фольгой (фольга снаружи), обеспечивающей 100% покрытие витой пары
Общий экран: луженая медная оплетка - 55% минимум
Технические характеристики
Диаметр проводника (жилы): 0,58 мм (23 AWG)
Диаметр проводника с оболочкой: 1,43 мм
Внешний диаметр (размер) кабеля: 8,2 мм
Толщина внешней оболочки: 0,5 мм
Растягивающее усилие: не более 140 Н
Минимальный радиус изгиба: 31 мм
Рабочая температура: -30°C - +70°C
Вес 1 км кабеля: 70 кг
Стандартная упаковка: 500 м
Информация для заказа:
SSTP4-C6-SOLID-INDOOR Кабель экранированная витая пара (SSTP), 4 пары, категория 6, одножильный (solid), внутренний (indoor), огнестойкий ПВХ
Электрические характеристики
Частота, МГц Затухание дБ/100м, 20°C PS NEXT, дБ NEXT, дБ RL, дБ PS ELFEXT, дБ ELFEXT, дБ
Тип. знач. Кат. 6 Тип. знач. Кат. 6 Тип. знач. Кат. 6 Тип. знач. Кат. 6 Тип. знач. Кат. 6 Тип. знач. Кат. 6
1 2.0 2.8 90.0 72.3 93.0 75.3 22.0 20.0 90.0 65.0 93.0 68.0
4 3.7 3.8 85.0 63.3 88.0 66.3 25.0 23.0 90.0 53.0 93.0 56.0
10 5.7 6.0 85.0 57.3 88.0 60.4 28.0 25.0 80.0 45.0 83.0 48.0
20 8.1 8.5 85.0 52.8 88.0 55.8 28.0 25.0 80.0 39.0 83.0 42.0
30 10.0 10.5 85.0 50.1 88.0 53.1 27.0 23.8 70.0 35.5 73.0 38.5
100 19.0 19.9 80.0 42.3 83.0 45.3 24.0 21.1 63.0 25.0 66.0 28.0
150 23.6 24.9 80.0 39.7 83.0 42.7 22.0 18.8 60.0 21.5 63.0 24.5
200 27.7 29.1 80.0 37.8 83.0 40.8 21.0 18.0 58.0 19.0 61.0 22.0
250 31.4 33.0 77.0 36.3 80.0 39.3 20.0 17.3 55.0 17.0 58.0 20.0
Дисбаланс сопротивления 2% максимум
Полное сопротивление 100 Ом
Сопротивление на частоте 1-1200 МГц 100±5 Ом
Емкостной дисбаланс 1,2 пФ/м максимум
Отклонение задержки распространения 35 нс/100 м максимум
Сопротивление изоляции 5 ГОм/км
