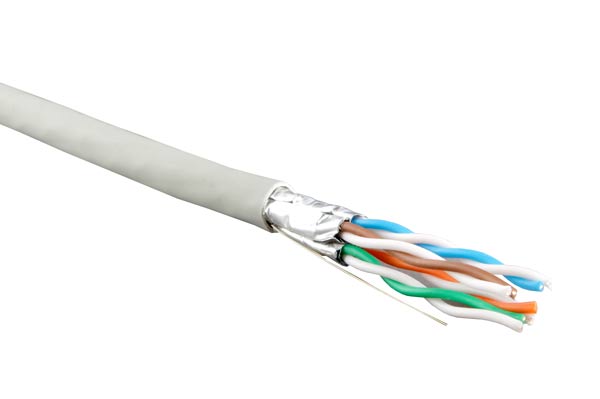

Кабель витая пара U/FTP, 4 пары, категория 6, одножильный, LSZH
Кабель витая пара экранированная (U/FTP), категория 6, 4 пары, одножильный (solid), каждая пара в экране (фольга), LSZH.
Спецификация
Соответствует стандартам IEC 61156, ISO/IEC 11801, TIA/EIA-568
Стандарт пожарной безопасности IEC 60332-1, UL 1581 VW-1
Применение
Внутри помещений. Прокладка горизонтальных кабельных подсистем. Предназначен для широкополосных приложений с низким коэффициентом ошибок (BER) и высокой скоростью передачи данных. Используется в ЛВС и сетях дата-центров
Описание
Кабель категории 6 с улучшенными параметрами передачи данных. Кабель состоит из 4 индивидуально экранированных витых пар (алюминиевой фольгой наружу), сплетенных вместе с дренажным проводом и защищенных оболочкой из огнестойкого малодымного безгалогенного компаунда (FR-LSZH)
Материалы
Проводник: неизолированная медь, одножильный
Изоляция жил: вспененный полиолефин
Экран: индивидуальный экран, алюминизированная полиэстерная пленка
Дренажный провод: луженая медь
Внешняя оболочка: огнестойкий малодымный безгалогенный компаунд (FR-LSZH)
Технические характеристики
Количество пар: 4 пары
Диаметр проводника: 0,57 мм (23 AWG)
Диаметр проводника с оболочкой: 1,31 мм
Внешний диаметр кабеля: 7,3 мм
Толщина внешней оболочки: 0,7 мм
Растягивающее усилие: ≤ 150 Н
Минимальный радиус изгиба: 70 мм
Диаметр дренажного провода: 0,41 мм
Температура эксплуатации: -40°C - +70°C
Вес 1 км кабеля: 50 кг
Стандартная упаковка: 500 м
Информация для заказа:
STP4-C6-SOLID-INDOOR-LSZH Кабель витая пара экранированная (U/FTP), категория 6, 4 пары, одножильный (solid), каждая пара в экране (фольга), LSZH
Электрические характеристики
Частота, МГц Затухание 20°C, дБ/100м PS NEXT, дБ NEXT, дБ RL, дБ PS ELFEXT, дБ ELFEXT, дБ
Тип. знач. Кат. 6 Тип. знач. Кат. 6 Тип. знач. Кат. 6 Тип. знач. Кат. 6 Тип. знач. Кат. 6 Тип. знач. Кат. 6
1 2,0 2,8 90,0 72,3 93,0 75,3 22,0 20,0 90,0 65,0 93,0 68,0
4 3,7 3,8 85,0 63,3 88,0 66,3 25,0 23,0 90,0 53,0 93,0 56,0
10 5,7 6,0 85,0 57,3 88,0 60,4 28,0 25,0 80,0 45,0 83,0 48,0
20 8,1 8,5 85,0 52,8 88,0 55,8 28,0 25,0 80,0 39,0 83,0 42,0
30 10,0 10,5 85,0 50,1 88,0 53,1 27,0 23,8 70,0 35,5 73,0 38,5
100 19,0 19,9 80,0 42,3 83,0 45,3 24,0 21,1 63,0 25,0 66,0 28,0
150 23,6 24,9 80,0 39,7 83,0 42,7 22,0 18,8 60,0 21,5 63,0 24,5
200 27,7 29,1 80,0 37,8 83,0 40,8 21,0 18,0 58,0 19,0 61,0 22,0
250 31,4 33,0 77,0 36,3 80,0 39,3 20,0 17,3 55, 17,0 58,0 20,0
Частота 1 - 250 МГц
Волновое сопротивление 100 Ом
Сопротивление постоянному току 73 Ом/км ном.
Дисбаланс сопротивления 2 %
Емкостный дисбаланс 1,2 пФ/м макс.
Приведенная скорость передачи сигнала 78 %
Диэлектрическая прочность изоляции 700 В/мин
Минимальное сопротивление изоляции 5 ГОм•км
