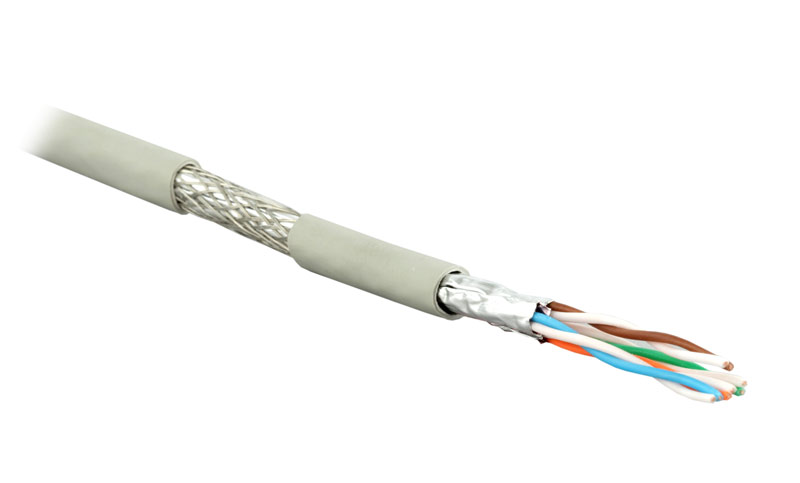

Кабель витая пара SFTP, 4 пары, категория 6a, одножильный, FR-PVC
Кабель витая пара экранированная SFTP, категория 6a (10GBE), 4 пары, одножильный (solid), FR-PVC.
Спецификация
Соответствует требованию стандартов IEC 61156, ISO/IEC 11801 и TIA/EIA-568B
Класс пожарной безопасности СМX
Кабель соответствует стандарту пожарной безопасности IEC 60332-1, UL 1581 VW-1, UL CMX
Описание
Медный кабель, 4 пары, категория 6a, одножильный
4 пары индивидуально экранированные алюминиевой фольгой зафиксированные вместе с дренажным проводом общим экраном - проволочная оплетка и покрытые внешней оболочкой из огнестойкого ПВХ
Подходит для использования внутри помещения
Материалы
Проводящий материал: неизолированная медь
Изоляция жил: пористый полиолефин
Внешняя оболочка: огнестойкий ПВХ
Экран: каждая пара индивидуально экранирована полиэфир-алюминиевой фольгой (фольга снаружи), обеспечивающей 100% покрытие витой пары
Общий экран: луженая медная оплетка, плотность покрытия 52%
Технические характеристики
Диаметр проводника (жилы): 0,51 мм (24 AWG)
Диаметр проводника с оболочкой:1,03
Внешний диаметр (размер) кабеля: 6,7 мм
Вес 1 км кабеля: 44 кг
Стандартная упаковка: 500 м
Информация для заказа:
SFTP4-C6a-SOLID-INDOOR-PVC Кабель витая пара экранированная SFTP, категория 6a (10GBE), 4 пары, одножильный (solid), FR-PVC
Электрические характеристики
Частота, MHz Затухание, dB/100m 20°C PS NEXT Loss, dB NEXT Loss, dB RL, dB PS ANEXT, dB PS ELFEXT, dB
Тип. знач. Кат. 6A Тип. знач. Кат. 6A Тип. знач. Кат. 6A Тип. знач. Кат. 6A Тип. знач. Кат. 6A Тип. знач. Кат. 6A
1 3.0 3.1 95.0 72.3 98.0 75.3 22.0 20.0 70.0 67.0 85.0 65.0
4 5.6 5.8 95.0 63.3 98.0 66.3 25.0 23.0 70.0 67.0 73.0 53.0
10 8.7 9.0 95.0 57.3 98.0 60.3 28.0 25.0 70.0 67.0 65.0 45.0
20 12.4 12.8 90.0 52.8 93.0 55.8 28.0 25.0 70.0 67.0 59.0 39.0
30 15.3 15.8 85.0 50.1 88.0 53.1 27.0 23.8 70.0 67.0 55.4 35.4
100 29.0 29.9 80.0 42.3 83.0 45.3 24.0 21.1 67.0 62.5 45.0 25.0
150 36.2 37.4 78.0 39.7 81.0 42.7 22.0 18.8 66.0 59.8 41.5 21.5
200 42.5 43.8 78.0 37.8 81.0 40.8 21.0 18.0 65.0 58.0 49.0 19.0
250 48.2 49.7 75.0 36.3 78.0 39.3 20.0 17.3 63.0 56.5 37.0 17.0
300 53.4 55.1 75.0 35.1 78.0 38.1 19.0 17.3 62.0 55.3 35.5 15.5
400 63.1 65.1 70.0 33.3 73.0 36.3 19.0 17.3 61.0 53.4 33.0 13.0
500 71.9 74.0 70.0 31.8 73.0 34.8 19.0 17.3 59.0 52.0 31.0 11.0
600 80.0 - 70.0 - 73.0 - 19.0 - 57.0 - 30.0 -
700 87.7 - 70.0 - 73.0 - 19.0 - 55.0 - 29.0 -
Частота 1 - 500 МГц
Полное сопротивление 100 Ω
Сопротивление постоянному току 97 Ω/км ном.
Дисбаланс сопротивления 2 %
Ёмкостный дисбаланс 1,2 пФ/м максимум
Скорость распространения 78 %
Диэлектрическая прочность изоляции 700 В/мин
Минимальное сопротивление изоляции 5 GΩ•km
Растягивающее усилие не более 100 Н
Минимальный радиус изгиба 45 мм
Рабочая температура -30°C - +65°C
