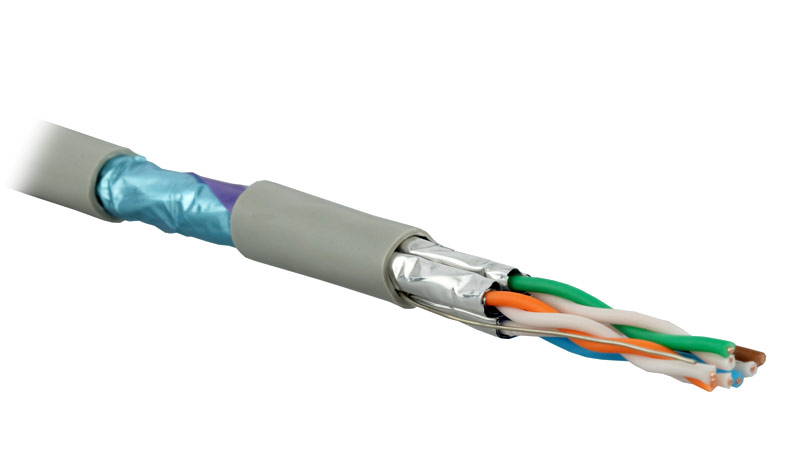

Кабель витая пара FFTP, 4 пары, категория 6a, одножильный, FR-PVC, CMR
Кабель витая пара, категория 6a (10GBE), 4 пары, одножильный (solid), FR-PVC, CMR.
Кабель состоит из 4-х индивидуально экранированных алюминиевой фольгой витых пар, общий экран - алюминиевая фольга, внешняя оболочка FR-PVC CMR.
Спецификация
Соответствует требованию стандартов IEC 61156, ISO/IEC 11801 и TIA/EIA-568B
Класс пожарной безопасности CMR
Кабель соответствует стандарту пожарной безопасности IEC 60332-1, IEC 60332-3, UL 1581 VW-1
Описание
Медный кабель, 4 пары, категория 6a, одножильный
4 пары индивидуально экранированные алюминиевой фольгой зафиксированные вместе с дренажным проводом общим экраном - алюминиевая фольга и покрытые внешней оболочкой FR-PVC CMR
Подходит для использования внутри помещения
Технические характеристики
Проводящий материал: проволока из мягкой отожженной электролитической меди
Изоляция жил: полиэтилен
Диаметр проводника (жилы): 0,57 ± 0,01 мм (23 AWG)
Внешняя оболочка: FR-PVC
Внешний диаметр (размер) кабеля: 8.1 мм
Индивидуальный экран: алюминиевая фольга/полиестер,100% покрытие
Общий экран: алюминиевая фольга/полиестер,100% покрытие
Дренажный провод: луженая медь
Диаметр проводника с оболочкой: 1,35 мм
Вес 1 км кабеля: 65 кг
Информация для заказа:
FFTP4-C6a-SOLID-INDOOR-PVC-R Кабель витая пара, категория 6a (10GBE), 4 пары, одножильный (solid), FR-PVC, CMR
Электрические характеристики
Частота, MHz Затухание, dB/100m 20°C PS NEXT Loss, dB NEXT Loss, dB RL, dB PS ANEXT, dB PS ELFEXT, dB
Тип. знач. Кат. 6A Тип. знач. Кат. 6A Тип. знач. Кат. 6A Тип. знач. Кат. 6A Тип. знач. Кат. 6A Тип. знач. Кат. 6A
1 2.0 2.0 95.0 72.3 98.0 75.3 22.0 20.0 70.0 67.0 85.0 65.0
4 3.7 3.8 95.0 63.3 98.0 66.3 25.0 23.0 70.0 67.0 73.0 53.0
10 5.6 5.9 95.0 57.3 98.0 60.3 28.0 25.0 70.0 67.0 65.0 45.0
20 7.9 8.4 90.0 52.8 93.0 55.8 28.0 25.0 70.0 67.0 59.0 39.0
30 9.7 10.3 85.0 50.1 88.0 53.1 27.0 23.8 70.0 67.0 55.4 35.4
100 18.0 19.1 80.0 42.3 83.0 45.3 24.0 21.1 67.0 62.5 45.0 25.0
150 22.4 23.6 78.0 39.7 81.0 42.7 22.0 18.8 66.0 59.8 41.5 21.5
200 26.0 27.6 78.0 37.8 81.0 40.8 21.0 18.0 65.0 58.0 49.0 19.0
250 29.4 31.0 75.0 36.3 78.0 39.3 20.0 17.3 63.0 56.5 37.0 17.0
300 32.5 34.3 75.0 35.1 78.0 38.1 19.0 17.3 62.0 55.3 35.5 15.5
400 38.0 40.0 70.0 33.3 73.0 36.3 19.0 17.3 61.0 53.4 33.0 13.0
500 43.0 45.2 70.0 31.8 73.0 34.8 19.0 17.3 59.0 52.0 31.0 11.0
Частота 1 - 500 МГц
Полное сопротивление 100 Ω
Сопротивление постоянному току 78 Ω/км ном.
Дисбаланс сопротивления 2 %
Ёмкостный дисбаланс 1,2 пФ/м максимум
Скорость распространения 78 %
Диэлектрическая прочность изоляции 700 В/мин
Минимальное сопротивление изоляции 5 GΩ•km
Растягивающее усилие не более 130 Н
Минимальный радиус изгиба 50 мм
Рабочая температура -35°C - +60°C
