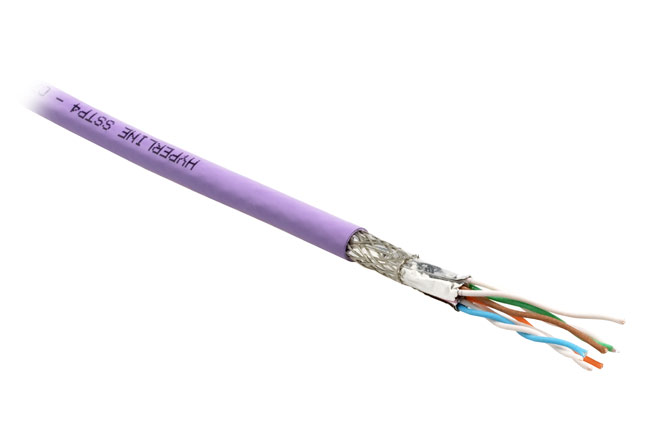

Кабель витая пара SSTP, 4 пары, категория 7, многожильный, LSZH
Кабель витая пара экранированная (SSTP), категория 7 (600 МГц), 4 пары, многожильный (patch), 26AWG, LSZH.
Спецификация
Соответствует требованиям стандартов IEC 61156-5, IEC 61156-6 для категорий 5е, 6, 7 и ISO/IEC 11801 для классов D, E, F
Класс пожарной безопасности СМ
Соответствует стандарту пожарной безопасности: IEC 332-1
Описание
Экранированный медный кабель, 4 пары, категория 7, многожильный, 4 пары индивидуально экранированные алюминиевой фольгой
Общий экран: проволочная оплетка
Подходит для использования внутри помещения
Материалы
Проводящий материал: оголенный медный провод
Изоляция жил: полиолефин
Внешняя оболочка: малодымный безгалогенный компаунд (FR-LSZH)
Экран: каждая пара индивидуально экранирована полиэфир-алюминиевой фольгой (фольга снаружи), обеспечивающей 100% покрытие
Общий экран: луженая медная оплетка, обеспечивающая 51% покрытие кабеля
Технические характеристики
Диаметр проводника (жилы): 7 x 0,17 мм (26 AWG)
Диаметр проводника с оболочкой: 1,0 мм
Внешний диаметр (размер) кабеля: 6,5 мм
Рабочая температура: -20°C - +70°C
Вес 1 км кабеля: 45 кг
Стандартная упаковка: 500 м
Информация для заказа:
SSTP4-C7-PATCH-INDOOR Кабель экранированный витая пара (SSTP), 4 пары, категория 7, многожильный (stranded/patch), внутренний (INDOOR), 26 AWG, LSZH
Электрические характеристики
Частота, МГц Затухание 20°C, дБ/100м PSNEXT, дБ NEXT, дБ RL, дБ PS ANEXT, дБ PS ELFEXT, дБ ELFEXT, дБ
Тип. знач. Кат. 7 Тип. знач. Кат. 7 Тип. знач. Кат. 7 Тип. знач. Кат. 7 Тип. знач. Кат. 7 Тип. знач. Кат. 7 Тип. знач. Кат. 7
1 2.9 3.0 105.0 99.4 108.0 102.4 22.0 20.0 68.0 - 95.0 75.0 98.0 78.0
4 5.4 5.6 98.0 90.4 101.0 93.4 25.0 23.0 68.0 - 90.0 75.0 93.0 78.0
10 8.5 8.8 95.0 84.4 98.0 87.4 28.0 25.0 68.0 - 86.0 71.0 89.0 74.0
20 12.1 12.4 90.0 80.0 93.0 83.0 28.0 25.0 68.0 - 80.0 65.0 83.0 68.0
30 14.8 15.3 85.0 77.2 88.0 80.2 27.0 23.8 68.0 - 76.0 61.5 79.0 64.5
100 27.7 28.5 80.0 69.4 83.0 72.4 24.0 21.1 68.0 - 66.0 51.0 69.0 54.0
150 34.3 35.3 78.0 66.7 81.0 69.7 22.0 18.8 65.0 - 63.0 47.5 66.0 50.5
200 40.0 41.2 78.0 65.0 81.0 68.0 21.0 18.0 65.0 - 60.0 45.0 63.0 48.0
250 45.1 46.5 75.0 63.4 78.0 66.4 20.0 17.3 62.0 - 58.0 43.0 61.0 46.0
300 49.7 51.3 75.0 62.2 78.0 65.2 19.0 17.3 62.0 - 52.0 41.5 55.0 44.5
400 58.2 60.0 70.0 60.4 73.0 63.4 19.0 17.3 62.0 - 49.0 38.9 52.0 41.9
500 65.8 67.9 70.0 58.9 73.0 61.9 19.0 17.3 62.0 - 47.0 37.0 50.0 40.0
600 72.9 75.1 70.0 57.7 73.0 60.7 19.0 17.3 62.0 - 45.0 35.4 48.0 38.4
Максимальное сопротивление проводника при температуре 20°С 145 Ом/км
Дисбаланс сопротивления 2% максимум
Сопротивление на частоте 1-600 МГц 100±15 Ом
Передаточное полное сопротивление на частоте 1-10 МГц 10 м0м/м максимум
Емкостной дисбаланс на частоте 1 КГц по отношению к земле 1.5 пФ/м максимум
Максимальное напряжение 30 В RMS
Диэлектрическая прочность 700 В/1мин
Сопротивление изоляции при температуре 20°С 5 ГОм*км минимум
Скорость распространения 79-80%
Максимальная задержка распространения на частоте 1 МГц 5.7 нс/м
Максимальная задержка распространения на частоте 10 МГц 5.4 нс/м
Максимальная задержка распространения на частоте 100 МГц 5.3 нс/м
Максимальное отклонение задержки распространения на частоте 1-600 МГц 30 нс/100м
