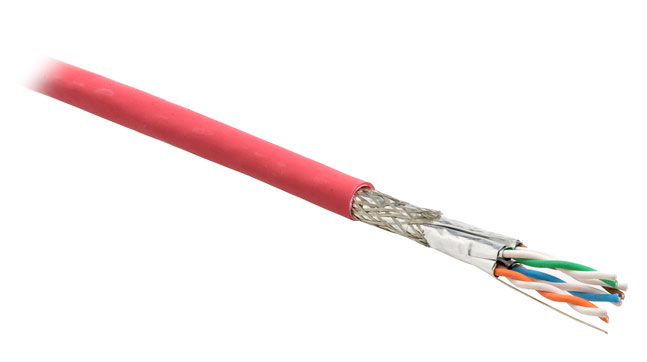

Кабель витая пара SSTP, 4 пары, категория 7, одножильный, LSZH
Кабель витая пара экранированная (SSTP), категория 7, 4 пары, одножильный (solid), 23AWG.
Спецификация
Соответствует требованию стандартов IEC 61156-5, IEC 61156-6 для категорий 5е, 6, 7 и стандарту ISO/IEC 11801 для категории 7
Класс пожарной безопасности СМ
Соответствует стандарту пожарной безопасности: UL 1581 VW-1, IEC 60332-1
Описание
Экранированный медный кабель, 4 пары, категория 7, одножильный
4 пары индивидуально экранированные алюминиевой фольгой
Общий экран: проволочная оплетка
Подходит для использования внутри помещения
Что такое LSZH?
Кабели с LSZH-оболочкой предназначены для использования там, где необходимы как молодымные и низкокорродирующие газы. Используются на борту судна и центрах компьютерных коммуникаций, где токсичный и кислотный дым и газ могут причинить вред людям и оборудованию. Например, галоген содержит фтор, хлор, бром и йод. При сгорании эти материалы выделяют кислотный дым, который может нанести ущерб людям и компьютерному оборудованию. Малодымность означает, что кабель не должен выделять чёрной сажи и дыма подобно ПВХ-кабелям. Такие кабели будут самогаситься, но они не удовлетворяют UL-910 или UL-1666 для кабелей Пленум или кабелей, допускающих прокладку в вертикальных стояках.
Материалы
Проводящий материал: проволока из мягкой отожженной электролитической меди
Изоляция жил: пористый полиолефин
Внешняя оболочка: малодымный безгалогенный компаунд (FR-LSZH)
Экран: каждая пара индивидуально экранирована полиэфир-алюминиевой фольгой (фольга снаружи), обеспечивающей 100% покрытие витой пары
Общий экран: луженая медная оплетка, обеспечивающая 60% покрытие кабеля
Дренажный провод: луженая медь
Технические характеристики
Диаметр проводника (жилы): 23 AWG
Диаметр проводника с оболочкой: 1,34 мм
Внешний диаметр (размер) кабеля: 8,0 мм
Диаметр дренажного провода: 24 AWG
Минимальный радиус изгиба: 120 мм
Растягивающее усилие: не более 140 Н
Рабочая температура: -40°C - +70°C
Вес 1 км кабеля: 65 кг
Стандартная упаковка: 500 м
Информация для заказа:
SSTP4-C7-SOLID-INDOOR-LSZH Кабель экранированная витая пара (SSTP), 4 пары, категория 7, одножильный (solid), внутренний (INDOOR), 23AWG, LSZH
Электрические характеристики
Частота, МГц Затухание 20°C, дБ/100м PS NEXT, дБ NEXT, дБ RL, дБ PS ANEXT, дБ PS ELFEXT, дБ ELFEXT, дБ
Тип. знач. Кат. 7 Тип. знач. Кат. 7 Тип. знач. Кат. 7 Тип. знач. Кат. 7 Тип. знач. Кат. 7 Тип. знач. Кат. 7 Тип. знач. Кат. 7
1 2.0 2.0 105.0 99.4 108.0 102.4 22.0 20.0 68.0 N/A 95.0 75.0 98.0 78.0
4 3.6 3.7 98.0 90.4 101.0 93.4 25.0 23.0 68.0 N/A 90.0 75.0 93.0 78.0
10 5.6 5.8 95.0 84.4 98.0 87.4 28.0 25.0 68.0 N/A 86.0 71.0 89.0 74.0
20 7.9 8.3 90.0 80.0 93.0 83.0 28.0 25.0 68.0 N/A 80.0 65.0 83.0 68.0
30 9.7 10.2 85.0 77.2 88.0 80.2 27.0 23.8 68.0 N/A 76.0 61.5 79.0 64.5
100 18.0 19.0 80.0 69.4 83.0 72.4 24.0 21.1 68.0 N/A 66.0 51.0 69.0 54.0
150 22.4 23.6 78.0 66.7 81.0 69.7 22.0 18.8 65.0 N/A 63.0 47.5 66.0 50.5
200 26.0 27.5 78.0 65.0 81.0 68.0 21.0 18.0 65.0 N/A 60.0 45.0 63.0 48.0
250 29.4 31.0 75.0 63.4 78.0 66.4 20.0 17.3 62.0 N/A 58.0 43.0 61.0 46.0
300 32.5 34.2 75.0 62.2 78.0 65.2 19.0 17.3 62.0 N/A 52.0 41.5 55.0 44.5
400 38.0 40.0 70.0 60.4 73.0 63.4 19.0 17.3 62.0 N/A 49.0 38.9 52.0 41.9
500 43.0 45.2 70.0 58.9 73.0 61.9 19.0 17.3 62.0 N/A 47.0 37.0 50.0 40.0
600 47.6 50.1 70.0 57.7 73.0 60.7 19.0 17.3 62.0 N/A 45.0 35.4 48.0 38.4
Максимальное сопротивление проводника при температуре 20°С 80.0 Ом/км
Дисбаланс сопротивления 2% максимум
Сопротивление на частоте 1-600 МГц 100±15 Ом
Передаточное полное сопротивление на частоте 1-10 МГц 5 м0м/м максимум
Емкостной дисбаланс на частоте 1 КГц 1.2 пФ/м максимум
Максимальное напряжение 60 В RMS
Диэлектрическая прочность 700 В/1мин
Сопротивление изоляции при температуре 20°С 152 МОм*км минимум
Скорость распространения 79-80%
Максимальная задержка распространения на частоте 1 МГц 5.3 нс/м
Максимальная задержка распространения на частоте 10 МГц 5.0 нс/м
Максимальная задержка распространения на частоте
100-600 МГц 5.0 нс/м
Максимальное отклонение задержки распространения на частоте 1-600 МГц 15 нс/100м
