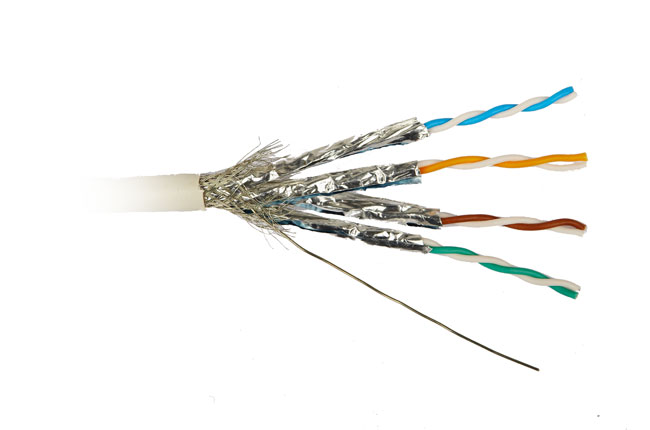

Кабель витая пара SSTP, 4 пары, категория 7 (1200 МГц), одножильный, LSZH
Кабель витая пара экранированная (SSTP), категория 7 (1200 МГц), 4 пары, одножильный (solid), 22AWG.
Спецификация
Соответствует жестким требованиям стандарта ISO 11801 (2-ое изда-ние) и превышает требования стандартов ISO/IEC 11801 для классов D, E, F и IEC 61156-5, IEC 61156-7 (CVD) для категорий 5е, 6 и 7
Класс пожарной безопасности СМ
Cоответствует стандарту пожарной безопасности: UL 1581 VW-1, IEC 60332-1
Описание
Экранированный медный кабель, 4 пары, категория 7, одножильный
4 пары индивидуально экранированные алюминиевой фольгой
Общий экран: проволочная оплетка
Подходит для использования внутри помещения
Материалы
Проводящий материал: проволока из мягкой отожженной электролитической меди
Изоляция жил: полиэтилен высокой плотности, пленко-пористо-пленочный
Внешняя оболочка: малодымный безгалогенный компаунд (LSZH)
Экран: каждая пара индивидуально экранирована полиэфир-алюминиевой фольгой (фольга снаружи), обеспечивающей 100% покрытие витой пары
Общий экран: луженая медная оплетка, обеспечивающая 70% покрытие кабеля
Технические характеристики
Диаметр проводника (жилы): 0,64 мм (22 AWG)
Внешний диаметр (размер) кабеля: 8,4 ± 0,2 мм
Рабочая температура: -30°C – +70°C
Вес 1 км кабеля: 80 кг
Стандартная упаковка: 500 м
Информация для заказа:
SSTP4-C8-SOLID-INDOOR-LSZH Кабель экранированная витая пара (SSTP), 4 пары, категория 7, одножильный (solid), внутренний (INDOOR), 22 AWG, LSZH
Электрические характеристики
Час-
тота, МГц Вноси-
мые потери, дБ
/100м NEXT, дБ PS NEXT, дБ RL, дБ Фаз.
сдвиг, нс
/100m Задер-
жка, нс
/100m Зату-
хание пары, дБ Сопро-
тив-
ление
пере-
дачи
дан-
ных, мОм/м Зату-
хание экра-
на, дБ
1 1.9 90 87 23 20 518 - 15 -
4 3.4 90 87 23 20 509 - - -
10 5.4 90 87 23 20 505.7 - 10 -
16 6.8 90 87 23 20 504.5 - - -
30 9.3 90 87 23 20 503.3 90 30 65
54.1 12.7 90 87 23 20 502.4 90 - 65
62.5 13.7 89.1 86.1 23 20 502.3 90 - 65
100 17.5 86 83 23 20 501.8 90 - 65
200 25.3 81.5 78.5 23 20 501.3 84 - 65
300 31.5 78.8 75.8 23 20 501 80.5 - 65
600 46.3 74.3 71.3 20 20 500.7 74.4 - 65
900 58.4 71.7 68.7 18.2 20 500.6 70.9 - 65
1000 62 71 68 17.8 20 500.6 70 - 65
1200 69 69.8 66.8 17 20 500.5 68.4 - 65
Максимальное сопротивление проводника при температуре 20°С 59.0 Ом/км
Дисбаланс сопротивления 2% максимум
Передаточное полное сопротивление на частоте 30 МГц 30 мОм/м максимум
Сопротивление на частоте 1-1200 МГц 100±5 Ом
Сопротивление изоляции при температуре 20°С 152 МОм*км минимум
Емкостной дисбаланс на частоте 1 КГц по отношению к земле 1,5 пФ/м
Емкость на частоте 1КГц 43 пФ/м
Максимальное напряжение 60 В RMS
Скорость распространения 79-80%
Диэлектрическая прочность 700 В/1мин
