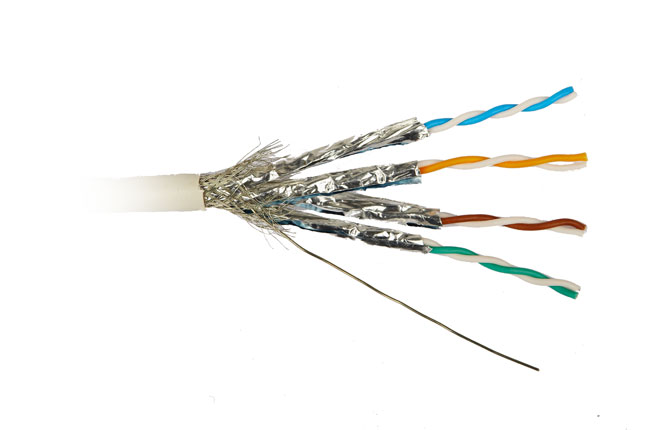

Кабель витая пара SSTP, 4 пары, категория 7 (1200 МГц), одножильный
Кабель витая пара экранированная (SSTP), категория 7 (1200 МГц), 4 пары, одножильный (solid), 22AWG.
Спецификация
Соответствует требованиям стандарта ISO 11801, IEC 61156 и RoHS 2002/95/EC
Соответствует стандарту пожарной безопасности: IEC 60332-1
Описание
Экранированный медный кабель, 4 пары, категория 7, одножильный
4 пары индивидуально экранированные алюминиевой фольгой
Общий экран: проволочная оплетка
Подходит для использования внутри помещения
Материалы
Проводящий материал: проволока из мягкой отожженной электролитической меди
Изоляция жил: пористый полиолефин
Внешняя оболочка: огнестойкий ПВХ (FRPVC)
Экран: каждая пара индивидуально экранирована полиэфир-алюминиевой фольгой (фольга снаружи), обеспечивающей 100% покрытие витой пары
Общий экран: луженая медная оплетка, обеспечивающая 65% покрытие кабеля
Дренажный провод: луженая медь
Технические характеристики
Диаметр проводника (жилы): 0,64 мм (22 AWG)
Диаметр проводника с оболочкой: 1,56 мм
Внешний диаметр (размер) кабеля: 8,9 мм
Диаметр дренажного провода: 0,4 мм
Рабочая температура: -30°C - +70°C
Вес 1 км кабеля: 90 кг
Стандартная упаковка: 500 м
Информация для заказа:
SSTP4-C8-SOLID-INDOOR-FRPVC Кабель экранированная витая пара (SSTP), 4 пары, категория 7 (1200 МГц), одножильный (solid), внутренний (indoor), 22AWG, огнестойкий ПВХ
Электрические характеристики
Час-
тота, МГц Затухание пары при 20°С, дБ/100м PS NEXT, дБ NEXT, дБ RL, дБ PS ANEXT, дБ PS ELFEXT, дБ ELFEXT, дБ
Тип. знач. Кат. 7A Тип. знач. Кат. 7A Тип. знач. Тип. знач. Кат. 7A Тип. знач. Кат. 7A Тип. знач. Кат. 7A Тип. знач. Кат. 7A
1 1.9 2.0 107.0 110.0 108.4 22.0 20.0 70.0 67.0 95.0 75.0 98.0 78.0
4 3.4 3.8 98.0 101.0 99.3 25.0 23.0 70.0 67.0 90.0 75.0 93.0 78.0
10 5.4 5.8 95.0 98.0 93.4 28.0 25.0 70.0 67.0 86.0 71.0 89.0 74.0
20 8.0 8.2 90.0 93.0 88.9 28.0 25.0 70.0 67.0 80.0 65.0 83.0 68.0
30 9.3 10.1 90.0 93.0 86.2 27.0 23.8 70.0 67.0 76.0 61.5 79.0 64.5
100 17.5 18.5 80.0 83.0 78.4 24.0 21.1 70.0 62.5 66.0 51.0 69.0 54.0
200 25.4 26.5 80.0 83.0 75.7 22.0 18.8 68.0 59.8 63.0 47.5 66.0 50.5
200 25.6 26.5 80.0 83.0 73.8 21.0 18.0 68.0 58.0 60.0 45.0 63.0 48.0
300 31.5 32.7 77.0 80.0 72.4 20.0 17.3 65.0 56.5 58.0 43.0 61.0 46.0
600 46.3 47.1 77.0 80.0 71.2 19.0 17.3 65.0 55.3 52.0 41.5 55.0 44.5
900 58.4 61 72.0 75.0 69.3 19.0 17.3 65.0 53.4 49.0 38.9 52.0 41.9
1000 60 62 72.0 75.0 67.9 19.0 17.3 65.0 52.0 47.0 37.0 50.0 40.0
1100 64 - 72.0 75.0 - 19.0 - 65.0 - 45.0 - 48.0 38.4
1500 71 - 72.0 75.0 - 19.0 - 65.0 - 39.0 - 42.0 34.0
Сопротивление проводника постоянному току 57.0 Ом/км максимум
Полное сопротивление 100 Ом
Дисбаланс сопротивления 2% максимум
Сопротивление изоляции 5 ГОм/км минимум
Емкостной дисбаланс 1,2 пФ/м максимум
Отклонение задержки распространения 25 нс/100 м максимум
Диэлектрическая прочность 700 В/1мин
Диэлектрическая прочность по отношению к экрану 700 В/1мин
