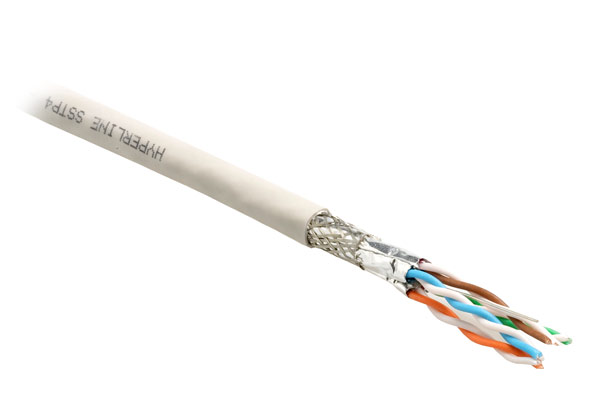

Кабель витая пара FFTP, 4 пары, категория 7, одножильный, FR-LSZH
Кабель экранированная витая пара (FFTP), категория 7, 4 пары, одножильный (solid), внутренний (indoor), 23 AWG, FR-LSZH.
Спецификация
Соответствует требованию стандарта IEC 61156-5 для категорий 7, 6а, 6 и 5 и стандартов IEC 61156, ISO/IEC 11801
Соответствует стандарту пожарной безопасности: IEC 60332-1, UL 1581 VW-1
Описание
Экранированный медный кабель, 4 пары, категория 7, одножильный
4 пары индивидуально экранированные алюминиевой фольгой
Общий экран: алюминиевая фольга
Подходит для использования внутри помещения
Что такое LSZH?
Кабели с LSZH-оболочкой предназначены для использования там, где необходимы как молодымные и низкокорродирующие газы. Используются на борту судна и центрах компьютерных коммуникаций, где токсичный и кислотный дым и газ могут причинить вред людям и оборудованию. Например, галоген содержит фтор, хлор, бром и йод. При сгорании эти материалы выделяют кислотный дым, который может нанести ущерб людям и компьютерному оборудованию. Малодымность означает, что кабель не должен выделять чёрной сажи и дыма подобно ПВХ-кабелям. Такие кабели будут самогаситься, но они не удовлетворяют UL-910 или UL-1666 для кабелей Пленум или кабелей, допускающих прокладку в вертикальных стояках.
Материалы
Проводящий материал: проволока из мягкой отожженной электролитической меди
Изоляция жил: полиолефин
Внешняя оболочка: огнестойкая LSZH-оболочка (FR-LSZH)
Экран: каждая пара индивидуально экранирована полиэфир-алюминиевой фольгой (фольга снаружи), обеспечивающей 100% покрытие витой пары
Общий экран: полиэфир-алюминиевая фольга, обеспечивающая 100% покрытие кабеля
Дренажный провод: луженая медь
Технические характеристики
Диаметр проводника (жилы): 23 AWG
Диаметр проводника с оболочкой: 1,34 мм
Внешний диаметр (размер) кабеля: 7,4 мм
Диаметр дренажного провода: 24 AWG
Растягивающее усилие: не более 130 Н
Минимальный радиус изгиба: 80 мм
Рабочая температура: -40°C - +60°C
Вес 1 км кабеля: 50 кг
Стандартная упаковка: 500 м
Информация для заказа:
FFTP4-C7-SOLID-INDOOR-LSZH Кабель экранированная витая пара (FFTP), 4 пары, категория 7, одножильный (solid), внутренний (INDOOR), 23 AWG, FR-LSZH
Электрические характеристики
Частота, МГц Затухание пары
при 20°С, дБ/100м PS NEXT, дБ NEXT, дБ RL, дБ PS ANEXT, дБ PS ELFEXT, дБ ELFEXT, дБ
Тип. знач. Кат. 7 Тип. знач. Кат. 7 Тип. знач. Кат. 7 Тип. знач. Кат. 7 Тип. знач. Кат. 7 Тип. знач. Кат. 7 Тип. знач. Кат. 7
1 2.0 2.0 105.0 99.4 108.0 102.4 22.0 20.0 68.0 - 95.0 75.0 98.0 78.0
4 3.6 3.7 98.0 90.4 101.0 93.4 25.0 23.0 68.0 - 90.0 75.0 93.0 78.0
10 5.6 5.8 95.0 84.4 98.0 87.4 28.0 25.0 68.0 - 86.0 71.0 89.0 74.0
20 7.9 8.3 90.0 80.0 93.0 83.0 28.0 25.0 68.0 - 80.0 65.0 83.0 68.0
30 9.7 10.2 85.0 77.2 88.0 80.2 27.0 23.8 68.0 - 76.0 61.5 79.0 64.5
100 18.0 19.0 80.0 69.4 83.0 72.4 24.0 21.1 68.0 - 66.0 51.0 69.0 54.0
150 22.4 23.6 78.0 66.7 81.0 69.7 22.0 18.8 65.0 - 63.0 47.5 66.0 50.5
200 26.0 27.5 78.0 65.0 81.0 68.0 21.0 18.0 65.0 - 60.0 45.0 63.0 48.0
250 29.4 31.0 75.0 63.4 78.0 66.4 20.0 17.3 62.0 - 58.0 43.0 61.0 46.0
300 32.5 34.2 75.0 62.2 78.0 65.2 19.0 17.3 62.0 - 52.0 41.5 55.0 44.5
400 38.0 40.0 70.0 60.4 73.0 63.4 19.0 17.3 62.0 - 49.0 38.9 52.0 41.9
500 43.0 45.2 70.0 58.9 73.0 61.9 19.0 17.3 62.0 - 47.0 37.0 50.0 40.0
600 47.6 50.1 70.0 57.7 73.0 60.7 19.0 17.3 62.0 - 45.0 35.4 48.0 38.4
Сопротивление проводника постоянному току при 20°С 57.0 Ом/км максимум
Полное сопротивление 100 Ом
Дисбаланс сопротивления 2% максимум
Сопротивление изоляции 5 ГОм/км минимум
Емкостной дисбаланс 1,2 пФ/м максимум
Отклонение задержки распространения 20 нс/100 м максимум
Скорость распространения 80%
Диэлектрическая прочность 700 В/1мин
Диэлектрическая прочность по отношению к экрану 700 В/1мин
