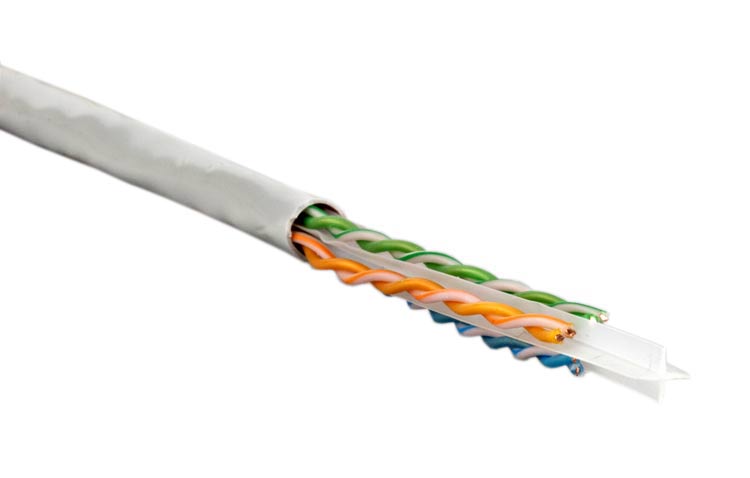

Кабель витая пара, 4 пары, категория 6, одножильный, LSZH
Кабель витая пара (UTP), категория 6, 4 пары, solid, LSZH.
Описание
Тип кабеля и количество пар: кабель UTP (unshielded twisted pair - неэкранированная витая пара) для внутренней прокладки, 4 пары (solid), категория 6.
Соответствует стандартам UL444/UL1581, TIA/EIA 568A
Технические характеристики
Проводник: оголенный медный провод Ø0.54±0.01 мм, 23-24 AWG
Изоляция: полиэтилен повышенной плотности, минимальная толщина 0.18 мм
Диаметр провода 0.99±0.02 мм
Цвет витых пар: синий-белый/синий, оранжевый-белый/оранжевый, зеленый-белый/зеленый, коричневый-белый/коричневый
4 витые пары с полиэтиленовым разделителем, покрыты LSZH оболочкой (минимальная толщина оболочки 0,4 мм)
Внешний диаметр кабеля 6.2±0.2 мм
Радиус изгиба кабеля: 8xØ во время инсталляции, 6xØ при вертикальном каблировании, 4xØ при горизонтальном каблировании
Стандартная упаковка: 21.5 x 42 x 42 см (Ш x В x Г) - 305 м
Вес кабеля без упаковки: 12.9 кг
Вес кабеля с упаковкой: 13.8 кг
Вес 1 км кабеля: 42.3 кг
Рабочая температура: -20°C – +75°C
Огнестойкость: СМ
Стандарты: UL444/UL1581, TIA/EIA 568B.2
Электрические характеристики
Частота, МГц RL Затухание, дБ NEXT, дБ PSNEXT, дБ ELFEXT, дБ PSELFEXT, дБ
1.0 20.0 2.0 74.3 72.3 67.8 64.8
4.0 20.3 3.8 65.3 63.3 55.8 52.8
8.0 24.5 5.3 60.8 58.8 49.7 46.7
10.0 25.0 6.0 59.3 57.3 47.8 44.8
16.0 25.0 7.6 56.3 54.3 43.7 40.7
20.0 25.0 8.5 54.8 52.8 41.8 38.8
25.0 24.3 9.5 53.3 51.3 39.8 36.8
31.25 23.6 10.7 51.9 49.9 37.9 34.9
62.5 21.5 15.4 47.4 45.4 31.9 28.9
100.0 20.1 19.8 44.3 42.3 27.8 24.8
200 18.0 29.0 39.8 37.8 21.8 18.8
250 17.3 32.8 38.3 36.3 19.8 16.8
Максимальное сопротивление проводника при температуре 20°С 9.38 Ом/100 м
Дисбаланс сопротивления 5%
Емкостной дисбаланс пары по отношению к земле 330 пФ/100м
Сопротивление на частоте 0.772-100 МГц 85-115 Ом
Максимальная рабочая емкость 5.6 нФ/м
Проба на искру 2.5 кВ
