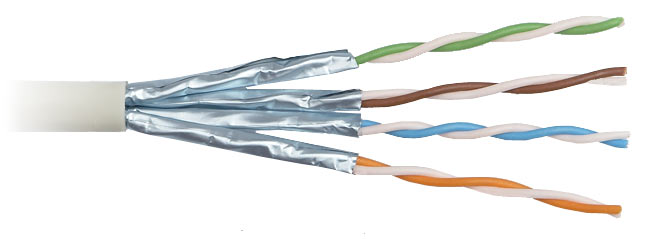

Кабель витая пара (USTP), 4 пары, категория 6a (10GBE)
Кабель витая пара, 4 пары, категория 6a (10GBE), одножильный (solid), каждая пара в экране, без общего экрана, для использования в неэкранированных системах, FR-PVC.
Спецификация
Соответствует требованию стандартов IEC 61156-5, ISO/IEC 11801 и TIA/EIA-568B.2-1
Класс пожарной безопасности СМ
Кабель соответствует стандарту пожарной безопасности UL 1581 VW-1
Описание
Медный кабель, 4 пары, категория 6a, одножильный
4 пары индивидуально экранированные алюминиевой фольгой
Подходит для использования внутри помещения
Материалы
Проводящий материал: проволока из мягкой отожженной электролитической меди
Изоляция жил: полиэтилен высокой плотности, пленко-пористо-пленочный
Внешняя оболочка: ПВХ (поливинилхлорид)
Экран: алюминиевая фольга, спирально накрученная с нахлестом 25% или 5 мм, толщина – 0,025 мм, ширина – 20 мм
Технические характеристики
Диаметр проводника (жилы): 0,57 ± 0,01 мм (23 AWG)
Диаметр проводника с оболочкой: 1,43 мм
Внешний диаметр (размер) кабеля: 8,0 мм
Толщина внешней оболочки: 0,5 мм
Растягивающее усилие: не более 130 Н
Минимальный радиус изгиба: 5 внешних диаметров кабеля
Удлинение жилы: не менее 14%
Усиление для разрыва рипкорда: 98 Н
Рабочая температура: -30°C - +70°C
Вес 1 км кабеля: 55 кг
Стандартная упаковка: 500 м
Электрические характеристики
Частота, МГц RL, дБ Затухание, дБ NEXT, дБ PSNEXT, дБ ELFEXT, дБ PSELFEXT, дБ PSANEXT, дБ
1 20.0 3.1 75.3 72.3 68.0 65.0 67.0
4 23.0 5.8 66.3 63.3 56.0 53.0 67.0
10 25.0 9.0 60.3 57.3 48.0 45.0 67.0
20 25.0 12.8 55.8 52.8 42.0 39.0 67.0
30 23.8 15.8 53.1 50.1 38.4 35.4 67.0
100 21.1 29.9 45.3 42.3 28.0 25.0 62.5
150 18.8 37.4 42.7 39.7 24.5 21.5 59.8
200 18.0 43.8 40.8 37.8 22.0 19.0 58.0
250 17.3 49.7 39.3 36.3 20.0 17.0 56.5
300 17.3 55.1 38.1 35.1 18.5 15.5 55.3
400 17.3 65.1 36.3 33.3 16.0 13.0 53.4
500 17.3 74.0 34.8 31.8 14.0 11.0 52.0
Частотный диапазон 1-500 МГц
Импеданс 100 Ом
Затухание связи Тип II
Дисбаланс сопротивления 2% макс.
Емкостный дисбаланс 1.2 пФ/м макс.
Скорость распространения 80%
Отклонение задержки распространения 30 нс/100 м макс.
Сопротивление изоляции 5 ГОм/км
