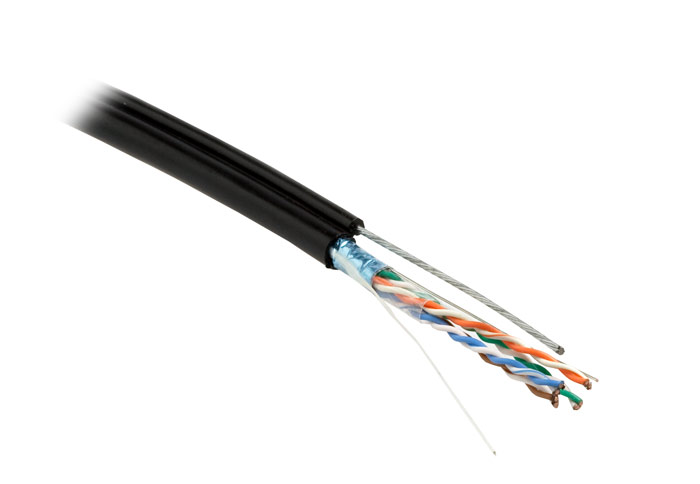

Кабель витая пара FTP, 4 пары, категория 5e, одножильный, внешний, с тросом
Кабель витая пара экранированная (FTP), категория 5e, 4 пары, одножильный (solid), экран - фольга, для внешней прокладки, с металлическим тросом.
Спецификация
Соответствует стандартам ANSI/TIA/EIA-568B.2
Класс пожарной безопасности СМ
Кабель соответствует стандарту пожарной безопасности UL 444 UL 1581
Описание
Экранированный медный кабель, 4 пары, категория 5e, одножильный с металлическим тросом
Экран: алюминиевая фольга
Кабель подходит для горизонтальной прокладки вне помещений
Материалы
Проводящий материал: проволока из мягкой отожженной электролитической меди
Изоляция жил: полиэтилен высокой плотности
Внешняя оболочка: полиэтилен черного цвета
Экран: алюминиевая фольга, спирально накрученная с нахлестом 25% или 5 мм, толщина – 0,025 мм, ширина – 20 мм
Металлический трос: оцинкованная (гальванизированная) сталь
Технические характеристики
Диаметр проводника (жилы): 0,51 мм (24 AWG)
Диаметр проводника с оболочкой: 0,9 ± 0,02 мм
Внешний диаметр (размер) кабеля: 7 ± 0,2 мм
Толщина внешней оболочки: 0,65 мм
Диаметр троса: 1,25 ± 0,1 мм (FTP4-C5E-SOLID-SW-OUTDOOR-40)
Диаметр троса: 1,95 ± 0,1 мм (FTP4-C5e-SOLID-2SW-OUTDOOR-40)
Минимальный радиус изгиба: 4 внешних диаметра кабеля
Рабочая температура: -40°C – +50°C
Расстояние между опорами подвеса: 70 м (FTP4-C5e-SOLID-SW-OUTDOOR-40)
Расстояние между опорами подвеса: 100 м (FTP4-C5e-SOLID-2SW-OUTDOOR-40)
Вес 1 км кабеля: 91 кг
Стандартная упаковка: 500 м
Информация для заказа:
FTP4-C5E-SOLID-SW-OUTDOOR-40 Кабель витая пара экранированная (FTP), категория 5e, 4 пары, одножильный (solid), экран - фольга, для внешней прокладки (+60°C - -40°C), с металлическим тросом
FTP4-C5E-SOLID-2SW-OUTDOOR-40 Кабель витая пара экранированная (FTP), категория 5e, 4 пары, одножильный (solid), экран - фольга, для внешней прокладки (+60°C - -40°C), с усиленным металлическим тросом Ø.1.95мм
Электрические характеристики
Частота, МГц RL Затухание, дБ NEXT, дБ PSNEXT, дБ ELFEXT, дБ PSELFEXT, дБ
0.772
1.8 67.0 64.0
1.0 20.0 2.0 65.3 62.3 63.8 60.8
4.0 23.0 4.0 56.3 53.3 51.7 48.7
8.0 24.5 5.8 51.8 48.8 45.7 42.7
10.0 25.0 6.5 50.3 47.3 43.8 40.8
16.0 25.0 8.2 47.3 44.3 39.7 36.7
20.0 25.0 9.3 45.8 42.8 37.7 34.7
25.0 24.3 10.4 44.3 41.3 35.8 32.8
31.25 23.6 11.7 42.9 39.9 33.9 30.9
62.5 21.5 17.0 38.4 35.4 27.8 24.8
100.0 20.1 22.0 35.3 32.3 23.8 20.8
Максимальное сопротивление проводника при температуре 20°С 9.38 Ом/100 м
Дисбаланс сопротивления 5%
Емкостной дисбаланс пары по отношению к земле 330 пФ/100м
Сопротивление на частоте 0.772-100 МГц 85-115 Ом
Максимальная рабочая емкость 5.6 нФ/м
Проба на искру 2.5 кВ
