Кабель витая пара FUTP, 4 пары, категория 5e, одножильный, экранированный, внешний, LSZH
Кабель экранированная витая пара FUTP (F/UTP), категория 5e, 4 пары (24 AWG), одножильный (solid), для внешней прокладки (outdoor), LSZH
Кабель витая пара FUTP, 4 пары, категория 5e, одножильный, экранированный, внешний, LSZH Hyperline FUTP4-C5E-SOLID-OUTDOOR-LSZH-BK - предназначен для прокладки горизонтальных кабельных подсистем в условиях повышенных электромагнитных влияний. Применяется для прокладки в кабельной канализации, шахтах и коллекторах. Может прокладываться снаружи стен зданий и сооружений. Совместим с приложениями PBX, ISDN, Ethernet (10BASE-T, Fast 100BASE-TX, Gigabit 1000BASE-T), ATM-155 Мбит/с, 100VG-AnyLAN, Token Ring, Firewire, другими приложениями для кабельных систем категории 5e. Эксплуатируется при частотах до 100 МГц.
Состоит из 4-х витых пар, обернутых защитной пленкой и экранированных алюминиевой фольгой (F/UTP). Под экранирующим покрытием проложен заземляющий (дренажный) провод. Конструкция защищена внешней оболочкой из огнестойкого малодымного безгалогенного компаунда (LSZH). Материал внешней оболочки устойчив к воздействию УФ излучения.
Соответствует стандартам ANSI/EIA/TIA 568-B.2 и имеет класс пожарной безопасности IEC60332-1. Кабель соответствует стандарту пожарной безопасности UL 444 UL 1581.

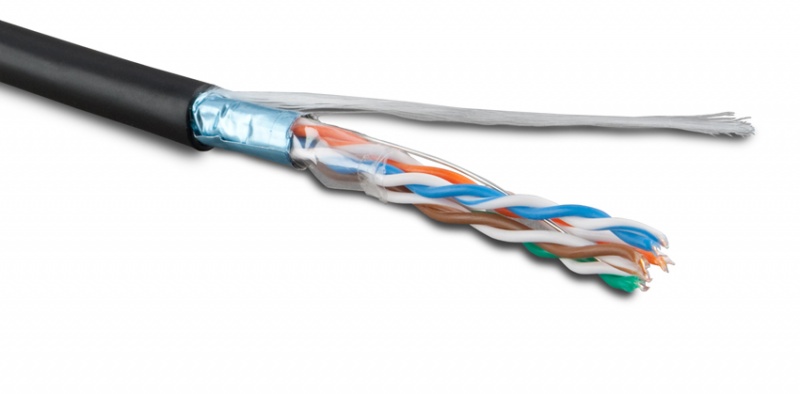

Конструкция кабеля FUTP4-C5E-SOLID-OUTDOOR-LSZH-BK
1 Внешняя оболочка
2 Экран-фольга
3 Дренажный провод
4 Защитная пленка
5 Витая пара solid
Технические характеристики
Количество пар: 4 пары
Диаметр проводника: 0,51 ± 0,01 мм (24 AWG)
Диаметр проводника в изоляции: 1,03 ± 0,05 мм
Толщина изоляции: 0,22± 0,01 мм
Внешний диаметр кабеля: 6,0 ± 0,3 мм
Толщина внешней оболочки: 0,45 ± 0,05 мм
Минимальный радиус изгиба: ≥ 8 ∅
Диаметр дренажного провода: 0,40 ± 0,01 мм (26 AWG)
Температура монтажа: –10°C – +75°C
Температура эксплуатации: –40°C – +75°C
Вес 1 км кабеля: 37,0 кг (ном.)
Стандартная упаковка (метраж): 500 м
Частота, МГц RL, дБ Затухание, дБ/100м (20°C) NEXT, дБ PS NEXT, дБ ELFEXT, дБ PS ELFEXT, дБ
0,772 - 1,8 67,0 64,0 - -
1,0 20,0 2,0 65,3 62,3 63,8 60,8
4,0 23,0 4,0 56,3 53,3 51,7 48,7
8,0 24,5 5,8 51,8 48,8 45,7 42,7
10,0 25,0 6,5 50,3 47,3 43,8 40,8
16,0 25,0 8,2 47,3 44,3 39,7 36,7
20,0 25,0 9,3 45,8 42,8 37,7 34,7
25,0 24,3 10,4 44,3 41,3 35,8 32,8
31,25 23,6 11,7 42,9 39,9 33,9 30,9
62,5 21,5 17,0 38,4 25,4 27,8 24,8
100,0 20,1 22,0 35,3 32,3 23,8 20,8
Диапазон частот 1-100 МГц
Волновое сопротивление в диапазоне 0,772-100 МГц 100 ± 15 Ом
Сопротивление проводника постоянному току (при 20°C) ≤ 93,8 Ом/км
Дисбаланс сопротивления ? 5 %
Номинальная емкость (проводник/проводник) ? 56 пФ/м
Емкостный дисбаланс ? 330 пФ/100 м
Приведенная скорость распространения сигнала 69 %
Испытательное напряжение между жилами (пост. ток, 2 с) 2,5 кВ
Сопротивление изоляции ? 5 ГОм*км
