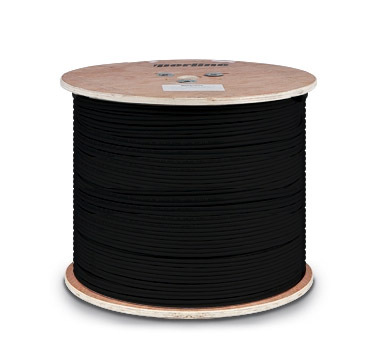

Кабель витая пара UUTP4-C5E-S24-SW-OUT-PE-BK-500, 4 пары, категория 5e, одножильный, внешний, с тросом
Кабель витая пара U/UTP, кат.5e, 4 пары (24 AWG), одножильный (solid), с металл. тросом, внешний, PE, -40°C - +60°C, черный.
Кабель витая пара UUTP4-C5E-S24-SW-OUT-PE-BK-500, 4 пары, категория 5e, одножильный, внешний, с тросом старый код (UTP4-C5E-SOLID-SW-OUTDOOR-40-500)
Спецификации
Соответствует стандартам ANSI/TIA/EIA-568B.2
Класс пожарной безопасности СМX
Кабель соответствует стандарту пожарной безопасности UL 444 UL 1581
Описание
Неэкранированный медный кабель, 4 пары, категория 5e, одножильный, с металлическим тросом
Кабель подходит для горизонтальной прокладки вне помещений
Материалы
Проводящий материал: проволока из мягкой отожженной электролитической меди
Изоляция жил: полиэтилен высокой плотности
Внешняя оболочка: полиэтилен черного цвета
Металлический трос: оцинкованная (гальванизированная) сталь
Технические характеристики
Диаметр проводника (жилы): 0,51 мм (24 AWG)
Диаметр проводника с оболочкой: 0,92 ± 0,02 мм
Внешний диаметр (размер) кабеля: 6,2 ± 0,2 мм
Толщина внешней оболочки: 0,65 мм
Диаметр троса: 1,25 ± 0,1 мм (UTP4-C5e-SOLID-SW-OUTDOOR-40)
Диаметр троса: 1,95 ± 0,1 мм (UTP4-C5e-SOLID-2SW-OUTDOOR-40)
Минимальный радиус изгиба: 4 внешних диаметра кабеля
Удлинение жилы: не менее 14%
Температура прокладки: -10°C - +50°C
Рабочая температура: -40°C - +60°C
Расстояние между опорами подвеса: 70 м (UTP4-C5e-SOLID-SW-OUTDOOR-40)
Расстояние между опорами подвеса: 100 м (UTP4-C5e-SOLID-2SW-OUTDOOR-40)
Вес 1 км кабеля: 82 кг
Стандартная упаковка: 500 м
Электрические характеристики
Частота, МГц RL Затухание, дБ NEXT, дБ PSNEXT, дБ ELFEXT, дБ PSELFEXT, дБ
0.772
1.8 67.0 64.0
1.0 20.0 2.0 65.3 62.3 63.8 60.8
4.0 23.0 4.0 56.3 53.3 51.7 48.7
8.0 24.5 5.8 51.8 48.8 45.7 42.7
10.0 25.0 6.5 50.3 47.3 43.8 40.8
16.0 25.0 8.2 47.3 44.3 39.7 36.7
20.0 25.0 9.3 45.8 42.8 37.7 34.7
25.0 24.3 10.4 44.3 41.3 35.8 32.8
31.25 23.6 11.7 42.9 39.9 33.9 30.9
62.5 21.5 17.0 38.4 35.4 27.8 24.8
100.0 20.1 22.0 35.3 32.3 23.8 20.8
Максимальное сопротивление проводника при температуре 20°С 9.38 Ом/100 м
Дисбаланс сопротивления 5%
Емкостной дисбаланс пары по отношению к земле 330 пФ/100м
Сопротивление на частоте 0.772-100 МГц 85-115 Ом
Максимальная рабочая емкость 5.6 нФ/м
Проба на искру 2.5 кВ
