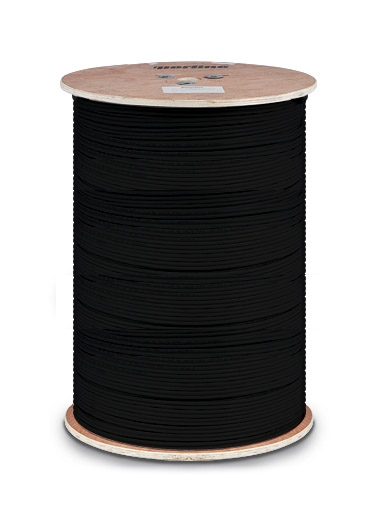

Кабель витая пара UUTP4-C5E-S24-ARM-OUT-PE/PE-BK 4 пары, категория 5e, одножильный, бронированный
Кабель витая пара U/UTP, кат. 5e, 4 пары(24 AWG), одножильный (solid), бронир. стальной лентой, внешний, PE, -40°C – +60°C, черный (UUTP4-C5E-S24-ARM-OUT-PE-BK) (UTP4-C5E-SOLID-24AWG-ARM-OUTDOOR-40)
Кабель витая пара UUTP4-C5E-S24-ARM-OUT-PE/PE-BK 4 пары, категория 5e, одножильный, бронированный (старые артикулы (UUTP4-C5E-S24-ARM-OUT-PE-BK) (UTP4-C5E-SOLID-24AWG-ARM-OUTDOOR-40)
Спецификация
Соответствует стандартам IEC 61156-5, ANSI/TIA/EIA-568.B2, ISO/IEC 11801 для класса D
Стандарт пожарной безопасности UL 1581 VW-1
Применение
Вне помещений. Используется при прокладке горизонтальных кабельных подсистем в условиях повышенной влажности и при опасности повреждения грызунами. Применяется для стационарной наружной прокладки в телефонной канализации, коллекторах, шахтах. Может прокладываться снаружи стен зданий и сооружений. Совместим с приложениями PBX, V.11, X.21, ISDN, Ethernet (10Base-T), ATM-25/52/155 Мбит/с, 100VG-AnyLAN, Fast Ethernet (100BASE-TX), Token Ring 16/100 Мбит/с, Firewire 100 Мбит/с. Эксплуатируется при частотах до 100 МГц
Описание
Неэкранированный медный кабель, категория 5e, одножильный. Состоит из четырех неэкранированных витых пар (UTP), сплетенных вместе и помещенных в гидрофобный заполнитель (макропласт). Конструкция защищена внутренней оболочкой из полиэтилена, бронирована стальной гофрированной лентой и покрыта внешней оболочкой из полиэтилена. Материал внешней оболочки устойчив к воздействию УФ излучения.
Материалы
Проводник: проволока из отожженной электролитической меди, одножильный
Изоляция жил: полиэтилен
Внутренняя оболочка: полиэтилен
Броня: гофрированная стальная лента
Внешняя оболочка: полиэтилен черного цвета, устойчивый к воздействию УФ излучения
Технические характеристики
Количество пар: 4 пары
Диаметр проводника: 0,51 мм (24 AWG)
Диаметр проводника в изоляции: 1,07 ± 0,05 мм
Внешний диаметр кабеля: 10,8 ± 0,05 мм
Толщина внутренней оболочки: 0,6 м
Толщина внешней оболочки: 1,5 мм
Минимальный радиус изгиба: ≥ 20 Ø
Температура монтажа: -10°C - +60°C
Температура эксплуатации: -50°C - +60°C
Вес 1 км кабеля (расчетный): 108,0 кг
Стандартная упаковка (метраж): 800 м
Электрические характеристики*
Частота, МГц Затухание, дБ
не более PS NEXT, дБ
не менее NEXT, дБ
не менее RL, дБне менее PS ELFEXT, дБ
не менее ELFEXT, дБ
не менее
1** 4,0 62,3 65,3 20,0 61,0 64,0
4 4,1 53,2 56,2 23,0 48,7 51,7
10 6,5 47,3 50,3 25,0 40,7 43,7
16 8,3 44,2 47,2 25,0 36,6 39,6
20 9,3 42,8 45,8 25,0 34,7 37,7
31,25 11,8 39,9 42,9 23,6 30,8 33,8
62,5 17,0 35,3 38,3 21,5 24,8 27,8
100 22,0 32,3 35,3 20,1 21,0 24,0
Волновое сопротивление в диапазоне 1-100 МГц 100±15
Максимальное сопротивление проводника (при 20°С) 60 Ом/км
Дисбаланс сопротивления ≤ 2 %
Сопротивление изоляции ≥ 5 ГОм км
Электрическая емкость ≤ 56 пФ/м
Приведенная скорость распространения сигнала ≥ 68 %
Задержка распространения сигнала ≤ 534+36/√f нс/100 м
Смещение задержки распространения
на частоте 100 МГц ≤ 45 нс/100 м
Испытательное напряжение между жилами (пост. ток, 2 с) 2,5 кВ
Рабочее напряжение (пост. ток) 72 В
(*) В соответствии с IEC 61156-5
(**) Значения ниже 4 МГц указываются только для информации
