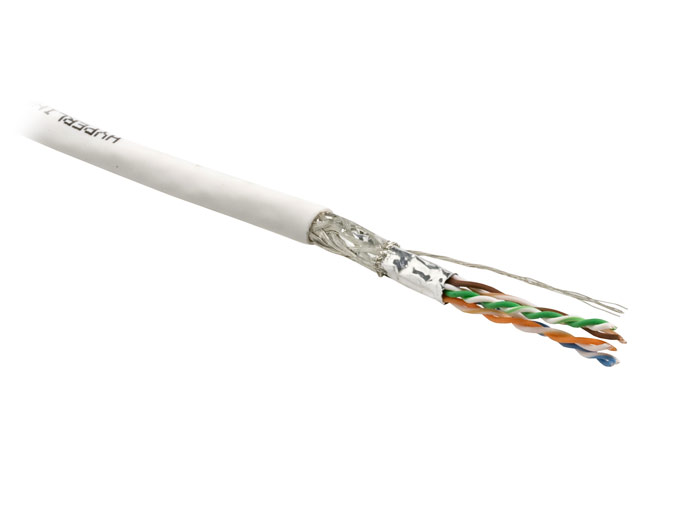

Кабель витая пара SFTP, 4 пары, категория 5e, многожильный
Кабель экранированная витая пара (SFTP), 4 пары, многожильный (stranded/patch), внутренний (indoor).
Спецификация
Соответствует стандартам ANSI/TIA/EIA-568B.2
Класс пожарной безопасности СМ
Кабель соответствует стандарту пожарной безопасности UL 444 UL 1581
Описание
Экранированный медный кабель, 4 пары, категория 5e, многожильный
Экран: алюминиевая фольга и проволочная оплетка из луженой меди
Кабель подходит для горизонтальной прокладки в локальных сетях
Материалы
Проводящий материал: проволока из мягкой отожженной электролитической меди
Изоляция жил: полиэтилен высокой плотности
Внешняя оболочка: ПВХ (поливинилхлорид)
Экран из алюминиевой ленты, спирально накрученная с нахлестом 25% или 5 мм, толщина – 0,025 мм, ширина – 20 мм, и проволочная оплетка из 16 луженых медных проволок
Технические характеристики
Диаметр проводника (жилы):
7х0,16 мм (26 AWG) (SFTP4-C5E-PATCH-XX)
7x0,20 мм (24 AWG) (SFTP4-C5E-PATCH-W24-GY)
Диаметр проводника с оболочкой:
0,93 ± 0,02 мм (SFTP4-C5E-PATCH-XX)
1,10 ± 0.05 мм (SFTP4-C5E-PATCH-W24-GY)
Внешний диаметр (размер) кабеля:
5,6 ± 0,2 мм (SFTP4-C5E-PATCH-XX)
6,5 ± 0,3 мм (SFTP4-C5E-PATCH-W24-GY)
Толщина внешней оболочки: 0,4 мм
Минимальный радиус изгиба: 4 внешних диаметра кабеля
Удлинение жилы: не менее 14%
Диаметр дренажного провода: 0,5 мм
Рабочая температура: –20°C – +75°C
Вес 1 км кабеля: 38 кг
Стандартная упаковка: 305 м
Информация для заказа:
SFTP4-C5E-PATCH-XX Кабель экранированная витая пара (SFTP), 4 пары, категория 5e, 26 AWG, многожильный (stranded/patch), внутренний (INDOOR)
SFTP4-C5E-PATCH-W24-GY Кабель экранированная витая пара (SFTP), 4 пары, категория 5e, 24 AWG, многожильный (stranded/patch), внутренний (INDOOR)
XX – цвет оболочки кабеля: GY - серый, WH - белый
Электрические характеристики
Частота, МГц RL Затухание, дБ NEXT, дБ PSNEXT, дБ ELFEXT, дБ PSELFEXT, дБ
26 AWG 24 AWG 26 AWG 24 AWG
0,772
1,8 2,2 67,0 64,0
1,0 20,0 20,0 2,0 2,4 65,3 62,3 63,8 60,8
4,0 23,0 20,6 4,0 4,8 56,3 53,3 51,7 48,7
8,0 24,5 20,9 5,8 6,9 51,8 48,8 45,7 42,7
10,0 25,0 25,0 6,5 7,7 50,3 47,3 43,8 40,8
16,0 25,0 25,0 8,2 9,9 47,3 44,3 39,7 36,7
20,0 25,0 25,0 9,3 11,1 45,8 42,8 37,7 34,7
25,0 24,3 24,2 10,4 12,5 44,3 41,3 35,8 32,8
31,25 23,6 23,3 11,7 14,1 42,9 39,9 33,9 30,9
62,5 21,5 20,7 17,0 20,4 38,4 35,4 27,8 24,8
100,0 20,1 19,0 22,0 26,4 35,3 32,3 23,8 20,8
Максимальное сопротивление проводника при температуре 20°С 9.38 Ом/100 м
Дисбаланс сопротивления 5%
Емкостной дисбаланс пары по отношению к земле 330 пФ/100м
Сопротивление на частоте 0.772-100 МГц 85-115 Ом
Максимальная рабочая емкость 5.6 нФ/м
Проба на искру 2.5 кВ
