Кабель витая пара FUTP4-C5E-S24-IN-LSZH-GY-305, 4 пары, категория 5е, одножильный, малодымный, серый
Кабель витая пара F/UTP, категория 5e, 4 пары (24 AWG), одножильный (solid), экран - фольга, LSZH, нг(С)-HF, –20°C – +75°C, серый - гарантия: 5 лет компонентная; 25 лет системная (305 м)
Кабель витая пара FUTP4-C5E-S24-IN-LSZH-GY-305, 4 пары, категория 5е, одножильный, малодымный (FTP4-C5E-SOLID-LSZH) - тип кабеля и количество пар: кабель FTP (foiled twisted pair - витая пара с общим экраном из фольги и медным проводником для отвода наведенных токов) для внутренней прокладки, 4 пары (solid), категория 5e. Соответствует стандартам UL444/UL1581, TIA/EIA 568А
Технические характеристики
Проводник: оголенный медный провод Ø0,51±0,01 мм, 24 AWG.
Изоляция: полиэтилен повышенной плотности, минимальная толщина 0,18 мм.
Диаметр провода 0,9±0,02 мм.
Цвет витых пар: синий-белый/синий, оранжевый-белый/оранжевый, зеленый-белый/зеленый, коричневый-белый/коричневый.
4 витые пары экранированы лентой из алюминиевой фольги размером 0,025 мм х 20 мм.
Кабель имеет дренажный провод ?0,5 мм.
Снаружи кабель покрыт LSZH оболочкой (минимальная толщина оболочки 0,4 мм).
Внешний диаметр кабеля 5,4±0,2мм.
Радиус изгиба кабеля: 8x? во время инсталляции, 6x? при вертикальном каблировании, 4x? при горизонтальном каблировании

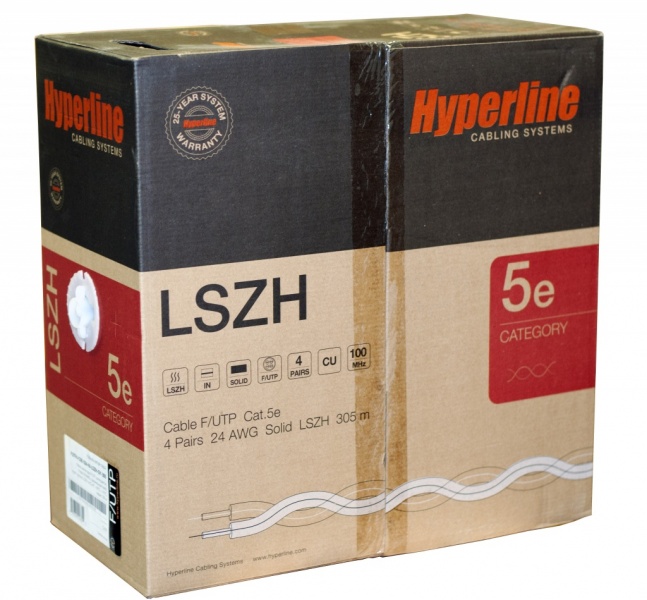

Стандартная упаковка: 18.5 x 37.5 x 36.5 см (Ш x В x Г) - 305 м
Вес кабеля без упаковки: 9.8 кг
Вес кабеля с упаковкой: 10.5 кг
Вес 1 км кабеля: 31.2 кг
Рабочая температура: -20°C - +75°С
Огнестойкость: СМ
Электрические характеристики
Частота, МГц RL Затухание, дБ NEXT, дБ PSNEXT, дБ ELFEXT, дБ PSELFEXT, дБ
0.772
1.8 67.0 64.0
1.0 20.0 2.0 65.3 62.3 63.8 60.8
4.0 23.0 4.0 56.3 53.3 51.7 48.7
8.0 24.5 5.8 51.8 48.8 45.7 42.7
10.0 25.0 6.5 50.3 47.3 43.8 40.8
16.0 25.0 8.2 47.3 44.3 39.7 36.7
20.0 25.0 9.3 45.8 42.8 37.7 34.7
25.0 24.3 10.4 44.3 41.3 35.8 32.8
31.25 23.6 11.7 42.9 39.9 33.9 30.9
62.5 21.5 17.0 38.4 35.4 27.8 24.8
100.0 20.1 22.0 35.3 32.3 23.8 20.8
Максимальное сопротивление проводника при температуре 20°С 9.38 Ом/100 м
Дисбаланс сопротивления 5%
Емкостной дисбаланс пары по отношению к земле 330 пФ/100м
Сопротивление на частоте 0.772-100 МГц 85-115 Ом
Максимальная рабочая емкость 5.6 нФ/м
Проба на искру 2.5 кВ
