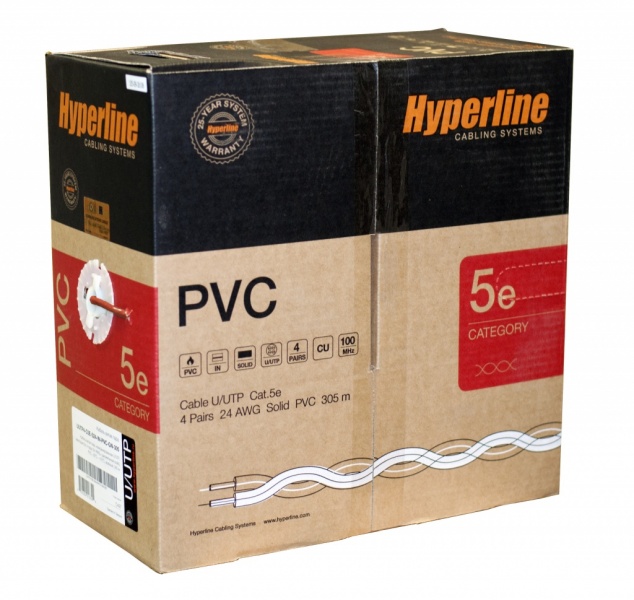

Кабель витая пара UUTP4-C5E-S24-IN-PVC-RD-305, 4 пары, категория 5e, одножильный, красный
Кабель витая пара, неэкранированная U/UTP, категория 5e, 4 пары (24 AWG), одножильный (solid), PVC, -20°C – +75°C, красный.
Кабель витая пара UTP, категория 5e, 4 пары, solid UUTP4-C5E-S24-IN-PVC-RD-305 (UTP4-C5E-SOLID-RD-305) Hyperline- предназначен для горизонтальной прокладки в локальных сетях внутри помещений.
Жила выполнена из мягкой отожженной электролитической меди. Изоляция жил - полиэтилен высокой плотности. Внешняя оболочка - ПВХ. Цвет оболочки кабеля: RD-красный.
Соответствует стандартам ANSI/EIA/TIA 568-B.2 и имеет класс пожарной безопасности IEC60332-1. Кабель соответствует стандарту пожарной безопасности UL 444 UL 1581.
Кабель витая пара UTP, 4 пары, категория 5e, одножильный UTP4-C5E-SOLID-BK-305 Hyperline
Конструкция кабеля UTP4-C5E-SOLID-RD-305
1 Внешняя оболочка
2 Витая пара solid
XX – цвет оболочки кабеля: GY-серый, WH-белый, BL-синий, RD-красный, GN-зеленый, YL-желтый, BK-черный, OR-оранжевый, PK-розовый
Технические характеристики
Диаметр проводника (жилы) 0,51 мм (24 AWG)
Диаметр проводника с оболочкой 0,9 ± 0,05 мм
Внешний диаметр (размер) кабеля 5,1 ± 0,02 мм
Толщина внешней оболочки
0,45 мм
Минимальный радиус изгиба
4 внешних диаметра кабеля
Удлинение жилы
не менее 14 %
Растягивающее усилие
92 H
Температура прокладки
от -5° C до + 50° С
Рабочая температура
-20° C – +75° C
Стандартная упаковка 305 м
Вес упаковки 10 кг
Электрические характеристики
Частота, МГц RL Затухание, дБ NEXT, дБ PSNEXT, дБ ELFEXT, дБ PSELFEXT, дБ
0.772
1.8 67.0 64.0
1.0 20.0 2.0 65.3 62.3 63.8 60.8
4.0 23.0 4.0 56.3 53.3 51.7 48.7
8.0 24.5 5.8 51.8 48.8 45.7 42.7
10.0 25.0 6.5 50.3 47.3 43.8 40.8
16.0 25.0 8.2 47.3 44.3 39.7 36.7
20.0 25.0 9.3 45.8 42.8 37.7 34.7
25.0 24.3 10.4 44.3 41.3 35.8 32.8
31.25 23.6 11.7 42.9 39.9 33.9 30.9
62.5 21.5 17.0 38.4 35.4 27.8 24.8
100.0 20.1 22.0 35.3 32.3 23.8 20.8
Максимальное сопротивление проводника при температуре 20°С 9.38 Ом/100 м
Дисбаланс сопротивления 5%
Емкостной дисбаланс пары по отношению к земле 330 пФ/100 м
Сопротивление на частоте 0.772-100 МГц 85-115 Ом
Максимальная рабочая емкость 5.6 нФ/м
Проба на искру 2.5 кВ
